Zasady oznaczania przewodów fazowych w elektryce stanowią bardzo istotny temat, który warto zgłębić, szczególnie jeśli planujesz prace elektryczne w swoim domu. W Polsce te zasady regulują normy zawarte w PN-HD 308 S2:2007. Kolory przewodów odgrywają kluczową rolę, gdyż umożliwiają identyfikację ich funkcji oraz zapewniają bezpieczeństwo zarówno użytkownikom, jak i instalatorom. Na przykład w instalacjach jednofazowych przewody fazowe najczęściej oznaczane są kolorem brązowym lub czarnym, podczas gdy w instalacjach trójfazowych wykorzystuje się brązowy, czarny i szary dla poszczególnych faz.
Warto zauważyć, że każdy przewód ma przypisaną określoną rolę w systemie elektrycznym. Przewód neutralny, zazwyczaj w kolorze niebieskim, służy do ukończenia obwodu, natomiast przewód ochronny, oznaczany kolorem żółto-zielonym, zapewnia ochronę przed porażeniem prądem. Osobiście miałem wiele sytuacji, kiedy niewłaściwe oznaczenie przewodów prowadziło do niebezpiecznych zdarzeń. Dlatego zawsze dbam o to, aby prace elektryczne wykonywane były zgodnie z obowiązującymi normami.

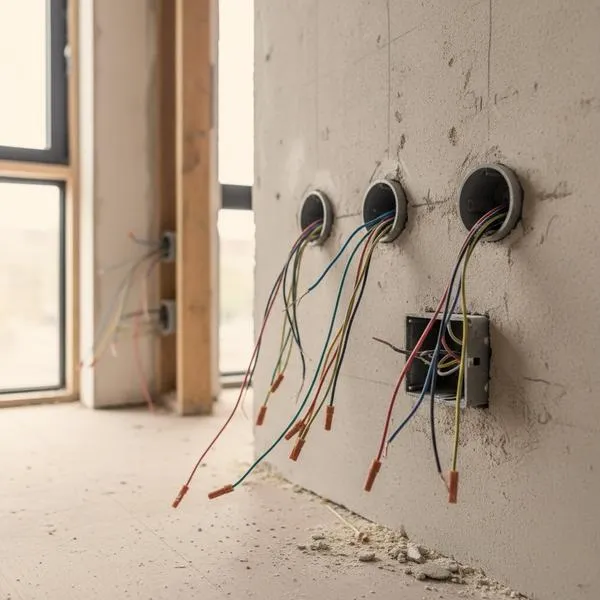

Oznaczanie przewodów fazowych w instalacjach elektrycznych
Warto wiedzieć, że oznaczanie przewodów nie ogranicza się jedynie do kolorów, ale obejmuje również literowe symbole. Na przykład przewód fazowy oznaczany jest literą "L", przewód neutralny jako "N", a przewód ochronny pod symbolem "PE". W instalacjach elektrycznych występują różnorodne oznaczenia, które ułatwiają identyfikację materiałów wykorzystanych do produkcji przewodów. Skoro już krążymy wokół tego tematu, poznaj kluczowe informacje o przewodach do paneli fotowoltaicznych. Spotkałem się z oznaczeniem "A" dla przewodów aluminiowych, podczas gdy stalowe przewody zazwyczaj noszą literę "F". Należy pamiętać, że w starszych instalacjach mogą występować niezgodności w oznaczeniach, gdzie kolory i symbole mogły różnić się od obecnych standardów.
Jeśli w nowym przewodzie zabraknie odpowiedniego koloru, nie musisz się martwić. W takim przypadku możesz skorzystać z taśmy izolacyjnej w odpowiednim kolorze, aby oznaczyć przewód, co znacznie ułatwi przyszłe prace remontowe. Pamiętaj, że lekceważenie zasad oznaczania przewodów może prowadzić do niebezpiecznych sytuacji, szczególnie podczas pracy z prądem. Dlatego zawsze przestrzegaj norm, a Twoja instalacja elektryczna zyska nie tylko funkcjonalność, ale i bezpieczeństwo.
Co oznacza litera L w instalacjach elektrycznych?
W niniejszym artykule przedstawię najważniejsze informacje dotyczące oznaczenia literowego "L" w elektryce oraz omówię istotne aspekty związane z przewodami elektrycznymi. Zrozumienie tych terminów odgrywa kluczową rolę w zapewnieniu bezpieczeństwa oraz prawidłowego funkcjonowania instalacji elektrycznych.
- Przewód fazowy (L) - Przewód fazowy stanowi kluczowy element każdej instalacji elektrycznej, ponieważ odpowiada za przesył energii. Oznaczany literą "L", najczęściej przyjmuje kolor brązowy, czarny, czerwony, szary lub biały, co zależy od producenta oraz liczby żył w przewodzie. Warto mieć na uwadze, że dotknięcie części przewodzącej przewodu fazowego może prowadzić do porażenia prądem elektrycznym. Zanim przystąpisz do jakichkolwiek prac elektrycznych, zawsze upewnij się, że napięcie zostało wyłączone poprzez odłączenie bezpieczników.
- Znaczenie kolorów przewodów - W całej Unii Europejskiej, w tym w Polsce, obowiązują standardy dotyczące kolorów przewodów, które ułatwiają identyfikację ich funkcji. Zgodnie z normą PN-HD 308 S2:2007, przewód fazowy "L" powinien być oznaczony kolorami różnymi od niebieskiego (neutralny N) oraz żółto-zielonego (ochronny PE). Przewody fazowe umożliwiają właściwe podłączenie urządzeń oraz zapewniają bezpieczeństwo użytkowników, co z kolei minimalizuje ryzyko błędnego połączenia.
- Rola przewodu neutralnego (N) i ochronnego (PE) - Przewód neutralny "N" odgrywa niezbędną rolę w poprawnym funkcjonowaniu urządzeń, ponieważ dostarcza energię powrotną. Zazwyczaj oznaczany jest kolorem niebieskim. Z kolei przewód ochronny "PE" ma na celu zabezpieczenie użytkowników przed porażeniem prądem elektrycznym; zazwyczaj przyjmuje kolor żółto-zielony i łączy urządzenia z ziemią, co pozwala na bezpieczne odprowadzenie ewentualnego prądu w przypadku awarii.
Znaczenie kolorów w instalacjach elektrycznych
W poniższej liście omówimy znaczenie kolorów przewodów elektrycznych w instalacjach domowych. Zrozumienie tych oznaczeń ma kluczowe znaczenie, ponieważ gwarantuje bezpieczeństwo oraz poprawność prac elektrycznych. Każdy punkt szczegółowo opisuje, jakie konkretne funkcje pełni dany przewód oraz jaką rolę odgrywa w instalacji elektrycznej.
- Przewód fazowy (L) – Zwykle oznaczany kolorem brązowym, czarnym, szarym, białym lub czerwonym, ten przewód ma zasadnicze znaczenie w instalacjach. To właśnie przez niego płynie napięcie elektryczne, umożliwiając dostarczenie energii z sieci do urządzeń. Ważne jest, aby zawsze pamiętać, że dotknięcie przewodu fazowego może prowadzić do porażenia prądem. Dlatego przed jakimikolwiek pracami wyłączanie zasilania to podstawowa zasada bezpieczeństwa.
- Przewód neutralny (N) – Oznaczany kolorem niebieskim, ten przewód ma kluczowe znaczenie dla prawidłowego funkcjonowania urządzeń elektrycznych, ponieważ zamyka obwód elektryczny. Połączenie przewodu neutralnego z punktem neutralnym transformatora oznacza, że jego potencjał względem ziemi wynosi 0V. Teoretycznie dotknięcie przewodu neutralnego nie powinno prowadzić do porażenia, jednak na skutek różnorodnych wykonań instalacji, ostrożność w tym przypadku jest zawsze zalecana.
- Przewód ochronny (PE) – Charakteryzujący się żółto-zielonym kolorem, jego podstawowym celem jest ochrona ludzi przed porażeniem prądem elektrycznym. Zazwyczaj przewód ten łączy się z ziemią, a w sytuacji awarii, na przykład uszkodzenia izolacji, prąd zostaje skierowany do ziemi przez przewód PE, co znacząco minimalizuje ryzyko porażenia. Należy podkreślić, że choć przewód ochronny nie wpływa na funkcjonalność urządzeń elektrycznych, jego znaczenie z punktu widzenia bezpieczeństwa użytkowników jest nie do przecenienia.
Jakie są różnice między przewodami fazowymi, neutralnymi i ochronnymi?
W dzisiejszym świecie elektryczności niezwykle ważne staje się zrozumienie różnic między przewodami fazowymi, neutralnymi oraz ochronnymi. Te trzy rodzaje przewodów pełnią różne funkcje w instalacji elektrycznej, a ich poprawne użycie nie tylko zapewnia bezproblemowe działanie urządzeń, lecz także gwarantuje bezpieczeństwo. Przewód fazowy, który oznaczamy literą L, odpowiada za dostarczanie energii elektrycznej do urządzeń. W polskich instalacjach najczęściej spotkamy go w kolorach brązowym, czarnym lub szarym, z napięciem wynoszącym 230V. Ciekawostka w temacie: sprawdź, czy opłaca się wybrać prąd trójfazowy. Należy pamiętać, że dotknięcie przewodu fazowego podłączonego do sieci może doprowadzić do porażenia prądem, dlatego zawsze trzeba zachować ostrożność.
Równocześnie warto wspomnieć o przewodzie neutralnym, oznaczonym literą N, który zazwyczaj ma kolor niebieski. Przewód neutralny odprowadza prąd z powrotem do transformatora. W przeciwieństwie do przewodu fazowego, przewód neutralny uziemiony jest, co oznacza, że jego napięcie względem ziemi powinno wynosić 0V. Z tego powodu, w teorii, nie powinien on nas porazić, jednak dobrze jest zawsze być ostrożnym, jak w przypadku każdej instalacji. W standardowej instalacji jednofazowej, składającej się z przewodu fazowego oraz neutralnego, tworzą one podstawę zasilania.
Przewód ochronny ma kluczowe znaczenie dla bezpieczeństwa
Kolejnym, ale równie istotnym, rodzajem przewodu jest przewód ochronny, oznaczany jako PE, charakteryzujący się żółto-zielonym kolorem. Jego podstawową funkcją staje się ochrona przed porażeniem prądem elektrycznym. Ten przewód łączy się z ziemią, co umożliwia odprowadzenie niewłaściwego napięcia do gruntu w przypadku awarii, takiej jak uszkodzenie izolacji. W ten sposób, nawet jeśli urządzenie posiada uszkodzoną obudowę, prąd popłynie przez przewód ochronny, nie stwarzając zagrożenia dla użytkownika. Warto pamiętać, że przewód ochronny nie jest niezbędny do działania urządzenia, jednak jego obecność w instalacji elektrycznej jest niezwykle ważna dla bezpieczeństwa.
Podsumowując, każdy przewód pełni określone zadanie i posiada właściwe oznaczenie kolorystyczne. Skoro o tym mówimy, sprawdź, jak odpowiednio dobrać przewód dla bezpieczeństwa systemu. Przewody fazowe, neutralne oraz ochronne współdziałają w systemie, który ma kluczowe znaczenie dla prawidłowego funkcjonowania energii elektrycznej w naszych domach. Zrozumienie ich funkcji nie tylko zwiększa nasze bezpieczeństwo, lecz także ułatwia codzienne życie, pozwalając skupić się na tym, co naprawdę istotne – korzystaniu z energii w sposób świadomy i odpowiedzialny.
Ciekawostką jest to, że w niektórych krajach, takich jak Wielka Brytania, kolorystyka przewodów fazowych może się różnić; tam przewód fazowy często występuje w kolorze niebieskim, a neutralny w brązowym, co może prowadzić do zamieszania przy pracy z instalacjami elektrycznymi podczas podróży służbowych lub przeprowadzek.
Bezpieczeństwo w pracy z przewodami elektrycznymi: co warto wiedzieć?
Bezpieczeństwo w pracy z przewodami elektrycznymi stanowi temat, który niewątpliwie zasługuje na naszą uwagę. Z pełną świadomością, że w polskich instalacjach elektrycznych wykorzystuje się napięcie 230 V w obwodach jednofazowych oraz 400 V w instalacjach trzyfazowych, zrozumienie podstawowych zasad ma kluczowe znaczenie. Ważne jest, by pamiętać, że każdy przewód dysponuje swoim oznaczeniem kolorystycznym, które wprowadza nas w świat norm i przepisów elektrycznych – to nie tylko ułatwienie, lecz przede wszystkim kwestia bezpieczeństwa. Jeżeli interesują cię podobne zagadnienia, zapoznaj się z podstawowymi pojęciami elektrycznymi i natężeniem prądu. Jak wskazuje norma PN-HD 308 S2:2007, przewody fazowe najczęściej oznacza się kolorem brązowym lub czarnym, a przewody neutralne muszą mieć kolor niebieski, podczas gdy przewody ochronne wyróżniają się żółto-zielonym odcieniem.
Nie można również zapominać, że każdy kabel elektryczny, niezależnie od jego kolorystyki, zapewnia podwójną warstwę izolacji. Izolacja wewnętrzna, której kolory różnią się w zależności od funkcji przewodu, oraz izolacja zewnętrzna, najczęściej biała, zabezpieczają go przed uszkodzeniami mechanicznymi. Warto mieć na uwadze, że dotknięcie przewodu fazowego, oznaczonego literą L, może prowadzić do poważnych urazów lub porażenia prądem. Dlatego przed rozpoczęciem jakichkolwiek prac elektrycznych zawsze upewniam się, że zasilanie zostało wyłączone.
Przewody elektryczne mają swoje zasady i kolory
Na etapie pracy z przewodami nie powinno się lekceważyć zasad dotyczących bezpieczeństwa. Każda instalacja elektryczna różni się, a zmieniające się przepisy oraz standardy mogą zaskakiwać. W starszych budynkach istnieje możliwość, że zamontowane przewody mają zupełnie inne oznaczenie, które nie odpowiada obecnym normom. Czasami napotykamy tzw. przewody PEN, które łączą funkcje przewodu neutralnego i ochronnego. W takich przypadkach niezwykle istotne jest, aby ocenić stan techniczny instalacji przed przystąpieniem do jakichkolwiek prac. Jak już tu trafiłeś to przeczytaj, jak uniknąć kosztownych błędów przy instalacji fotowoltaiki. Bezpieczeństwo zawsze powinno stać na pierwszym miejscu, a w razie wątpliwości, lepiej skonsultować się z fachowcem.
W dzisiejszej erze nowoczesnych technologii warto podkreślić, że nie tylko odpowiednie kolory przewodów są istotne, ale również jakość wykorzystywanych materiałów. Nowoczesne przewody nie tylko spełniają standardy bezpieczeństwa, ale także wykazują większą odporność na różnego rodzaju uszkodzenia i niekorzystne warunki atmosferyczne. Wybierając nowe materiały do instalacji elektrycznej, warto skupić się na produktach renomowanych producentów, co nie tylko przyczyni się do zwiększenia ogólnego bezpieczeństwa, ale również żywotności instalacji. W końcu dobrze dopasowana i prawidłowo wykonana instalacja elektryczna stanowi klucz do bezpiecznego korzystania z energii w naszym otoczeniu.
Ważne jest, aby zawsze być świadomym zagrożeń związanych z elektrycznością. Wiedza na temat właściwych praktyk oraz użycie materiałów wysokiej jakości mogą znacznie zredukować ryzyko wypadków.
| Aspekt | Szczegóły |
|---|---|
| Napięcie w instalacjach jednofazowych | 230 V |
| Napięcie w instalacjach trzyfazowych | 400 V |
| Oznaczenie przewodów fazowych | Brązowy lub czarny |
| Oznaczenie przewodów neutralnych | Niebieski |
| Oznaczenie przewodów ochronnych | Żółto-zielony |
| Izolacja przewodów | Podwójna warstwa - wewnętrzna (kolor zależny od funkcji) i zewnętrzna (najczęściej biała) |
| Ryzyko związane z przewodem fazowym (L) | Poważne urazy lub porażenie prądem |
| Zasada przed pracami elektrycznymi | Upewnić się, że zasilanie zostało wyłączone |
| Przewody PEN | Łączą funkcje przewodu neutralnego i ochronnego |
| Wybór materiałów do instalacji | Stawiać na produkty renomowanych producentów dla większej jakości i bezpieczeństwa |
W 2023 roku w Polsce około 30% wypadków przy pracy związanych z elektrycznością wynika z niewłaściwego oznakowania i użycia przewodów, co podkreśla znaczenie edukacji w zakresie zasad bezpieczeństwa elektrycznego.
