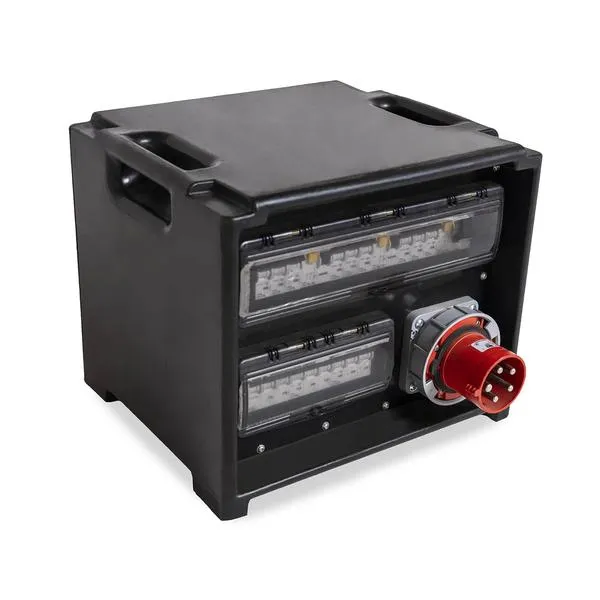

Rozdzielnica elektryczna stanowi niezwykle istotny element każdej instalacji elektrycznej. Pełni ona rolę punktu centralnego, w którym energia elektryczna rozdziela się na różne obwody. Dzięki niej można skutecznie zabezpieczyć obwody przed przeciążeniem oraz zwarciami, co ma kluczowe znaczenie dla bezpieczeństwa użytkowników. Montaż rozdzielnic odbywa się w różnych miejscach budynków, co zapewnia odpowiedni dostęp do energii elektrycznej wszędzie tam, gdzie jest to potrzebne.
Na pewno zastanawiacie się, jakie konkretne funkcje pełni taka rozdzielnica? Przede wszystkim umożliwia ona załączanie oraz wyłączanie poszczególnych obwodów, co pozwala nam na pełną kontrolę nad tym, co i kiedy zasilamy. Dodatkowo rozdzielnica umożliwia pomiary parametrów prądu i napięcia, co jest niezbędne do monitorowania stanu naszej instalacji. A skoro o tym mówimy, sprawdź, jak łatwo podłączyć pompę ciepła do swojej instalacji. Słowem, to serce elektrycznej instalacji, które dba o bezpieczne i efektywne dostarczanie energii.
Rozdzielnice elektryczne składają się z różnych istotnych elementów
Każda rozdzielnica elektryczna zawiera wiele komponentów, które współpracują ze sobą, aby zapewnić bezpieczeństwo oraz efektywność. Skoro o tym mowa to sprawdź, jak zapewnić bezpieczeństwo przy doborze przewodu od falownika do rozdzielni. W jej wnętrzu znajdują się obudowy chroniące przed dotknięciem elementów pod napięciem, a także szyny zbiorcze rozdzielające prąd na odpowiednie obwody. Zabezpieczenia, takie jak wyłączniki nadmiarowo-prądowe, okazują się kluczowe dla ochrony przed skutkami zwarć i przeciążeń. Osprzęt pomiarowy, w tym woltomierze, pozwala na kontrolowanie, czy wszystko działa jak należy. Bez tych wszystkich elementów, nasza instalacja mogłaby stać się niebezpieczna.
Warto także zwrócić uwagę na różnorodność rozdzielnic elektrycznych, które obecnie występują w praktyce. Wyróżniamy rozdzielnice główne, które zasilają cały budynek, oraz piętrowe, które zajmują się dystrybucją energii na poszczególnych kondygnacjach. Dzięki takiemu systematycznemu podejściu możliwe jest dostosowanie instalacji do różnych potrzeb użytkowników oraz zapewnienie, że każdy z obwodów działa z maksymalną efektywnością i bezpieczeństwem. Każda rozdzielnica stanowi połączenie inżynieryjnej precyzji oraz technologii, które wspierają nasze codzienne potrzeby energetyczne.
Bezpieczne podłączenie rozdzielnicy elektrycznej – instrukcja krok po kroku
Podłączenie rozdzielnicy elektrycznej stanowi kluczowy etap w procesie instalacji elektrycznej, który wymaga szczególnej uwagi oraz precyzyjnego wykonania. Poniższa lista kroków szczegółowo opisuje działania, które należy podjąć, aby zapewnić bezpieczeństwo i poprawność podczas podłączania rozdzielnicy elektrycznej.
- Sprawdzenie dokumentacji technicznej – przed przystąpieniem do prac upewnij się, że masz dostęp do dokumentacji technicznej rozdzielnicy oraz instalacji elektrycznej. Weryfikacja schematów oraz wskazówek producenta pomoże uniknąć błędów w podłączeniach.
- Przygotowanie narzędzi i materiałów – zgromadź wszystkie niezbędne narzędzia, takie jak wkrętaki, szczypce, mierniki, a także materiały w postaci przewodów i końcówek kablowych. Upewnij się, że są one w dobrym stanie technicznym, aby prace przebiegły sprawnie.
- Wybór odpowiedniego miejsca montażu – zainstaluj rozdzielnicę w suchym oraz dobrze wentylowanym miejscu. Dodatkowo upewnij się, że dostęp do niej jest łatwy, co umożliwi wygodne załączanie i wyłączanie obwodów.
- Podłączenie przewodu ochronnego i uziemienia – przed podłączeniem przewodów fazowych najpierw podłącz przewód ochronny PE do szyny ochronnej. Sprawdź ciągłość połączenia przy użyciu omomierza, a także upewnij się, że rezystancja uziemienia nie przekracza 30 Ω, co zapewni odpowiednie zabezpieczenie.
- Podłączanie przewodów fazowych i neutralnych – podłącz przewody fazowe L1, L2, L3 do odpowiednich zacisków szyn zbiorczych, podczas gdy przewody neutralne N podłącz do szyny N. Upewnij się, że końcówki przewodów są dobrze przymocowane, a przewód fazowy wraz z neutralnym prawidłowo oznaczone.
- Podłączanie obwodów odbiorczych – każdemu obwodowi odbiorczemu przypisz odpowiednie zabezpieczenie w postaci wyłącznika nadmiarowo-prądowego lub bezpiecznika. Sprawdź, czy przekrój przewodów odpowiada obciążeniu w danym obwodzie, co zwiększy bezpieczeństwo użytkowania.
- Sprawdzenie poprawności połączeń – po zakończeniu podłączania wykonaj pomiary kontrolne, takie jak ciągłość połączeń, rezystancja izolacji oraz działanie wyłączników. Przeprowadź testy, aby upewnić się, że rozdzielnica działa prawidłowo, zapewniając bezpieczeństwo w użytkowaniu.
- Dokumentacja powykonawcza – sporządź protokół z przeprowadzonych pomiarów oraz opisz wszystkie podłączone obwody. Dobrze przygotowana dokumentacja ułatwi przyszłe przeglądy oraz konserwację rozdzielnicy, co przyczyni się do jej dłuższej żywotności.
- Regularna kontrola stanu rozdzielnicy – po uruchomieniu rozdzielnicy regularnie kontroluj stan połączeń oraz osłon. Przeprowadzaj okresowe przeglądy, aby zapewnić, że system działa sprawnie i bezpiecznie, co pozwoli na uniknięcie nieprzewidzianych awarii.
| Element | Funkcja |
|---|---|
| Rozdzielnica elektryczna | Centralny punkt rozdziału energii elektrycznej na różne obwody |
| Zabezpieczenia (wyłączniki nadmiarowo-prądowe) | Ochrona przed skutkami zwarć i przeciążeń |
| Obudowy | Chronią przed dotknięciem elementów pod napięciem |
| Szyny zbiorcze | Rozdzielają prąd na odpowiednie obwody |
| Osprzęt pomiarowy (np. woltomierze) | Kontrola parametrów prądu i napięcia |
| Rodzaje rozdzielnic | Rozdzielnice główne i piętrowe, dostosowujące instalację do różnych potrzeb użytkowników |
Jakie narzędzia są niezbędne do podłączenia rozdzielnicy elektrycznej
Podłączenie rozdzielnicy elektrycznej wymaga nie tylko wiedzy i umiejętności, ale także odpowiednich narzędzi. W poniższej liście przedstawiamy kluczowe narzędzia, które są niezbędne do podłączenia rozdzielnicy elektrycznej. Dodatkowo każdy z elementów zawiera szczegółowy opis oraz zastosowanie.
- Wkrętaki płaskie i krzyżakowe – Te narzędzia pozostają niezbędne do dokręcania oraz luzowania śrub i wkrętów, co ma kluczowe znaczenie podczas montażu zacisków i elementów rozdzielnicy. Warto zainwestować w zestaw, aby móc dostosować się do różnorodności wykonanych śrub.
- Szczypce uniwersalne – Umożliwiają cięcie, zginanie oraz zaciskanie przewodów. Dobrze wykonane szczypce znacząco ułatwiają precyzyjne prace, a ich wielofunkcyjność sprawia, że przydają się na każdym etapie montażu.
- Miernik uniwersalny – Narzędzie to służy do pomiaru napięcia, prądu oraz rezystancji. Dzięki niemu sprawdzisz szybko i efektywnie poprawność podłączeń oraz ciągłość przewodów, co ma kluczowe znaczenie dla zapewnienia bezpieczeństwa instalacji.
- Zaciskarka do końcówek kablowych – Umożliwia trwałe i pewne połączenie końcówek z przewodami. Właściwie zacisnięte końcówki garantują stabilność połączeń, a także minimalizują ryzyko ich uszkodzenia.
- Wskaźnik napięcia – To przydatne narzędzie pozwala szybko sprawdzić obecność napięcia w instalacji. Skutecznie monitoruje stan napięcia, co ma kluczowe znaczenie dla bezpieczeństwa podczas pracy z prądem.
Bezpieczeństwo przy podłączaniu rozdzielnicy elektrycznej
Podłączanie rozdzielnicy elektrycznej to proces, który wymaga szczególnej ostrożności oraz ścisłego przestrzegania zasad bezpieczeństwa. Zawsze pamiętam, że przed rozpoczęciem jakichkolwiek działań kluczowe jest wyłączenie napięcia. Odpowiednie przygotowanie stanowi połowę sukcesu, dlatego przed rozpoczęciem pracy upewniam się, że dysponuję wszystkim, co potrzebne, od wkrętaka po miernik. Tego rodzaju prace powinny zlecać wyłącznie osoby z odpowiednimi uprawnieniami, ponieważ to gwarantuje, że wszelkie działania zrealizowane zostaną zgodnie z normami oraz przepisami.
Równie istotne okazuje się prawidłowe uziemienie rozdzielnicy. Bez tego, nawet najlepsza instalacja nie zapewni pełnego bezpieczeństwa. Zawsze pamiętam, aby korzystać ze sprzętu ochronnego, takiego jak rękawice czy okulary, co pozwala minimalizować ryzyko urazów. Praca w pojedynkę nie jest zalecana, ponieważ w sytuacjach kryzysowych dobrze jest mieć zaufanego pomocnika, który potrafi szybko zareagować. Na koniec, przed przywróceniem zasilania, należy dokładnie skontrolować wszelkie połączenia.
Dokładne przygotowanie przestrzeni roboczej ma kluczowe znaczenie
Przygotowanie miejsca pracy okazuje się równie ważne jak sama instalacja. Upewniam się, że rozdzielnica ma swobodny dostęp oraz wystarczającą wentylację. Uważam, że dobrą praktyką staje się oznaczanie przewodów i zacisków, co ułatwia późniejsze działania oraz pozwala uniknąć pomyłek. Ponadto, zawsze trzymam przy sobie dokumentację techniczną, aby na bieżąco kontrolować, czy nasze decyzje są zgodne z planem. To pomocne w zachowaniu skupienia oraz porządku w kolejności działań, co jest niezbędne dla bezpieczeństwa całej instalacji.
Na koniec, po zakończeniu montażu, zawsze wykonuję dokładne sprawdzenia i pomiary. Bez tego jakiekolwiek podłączenie mogłoby okazać się niebezpieczne. Sprawdzam rezystancję izolacji oraz ciągłość wszystkich połączeń. Każdy etap to gwarancja, że cała instalacja będzie działać bezawaryjnie. Dobrze wiem, że zaniedbanie tych aspektów mogłoby prowadzić do poważnych konsekwencji. Dlatego przestrzeganie zasad bezpieczeństwa traktuję nie tylko jako obowiązek, ale i kluczowy element sprawnej oraz bezpiecznej pracy z elektrycznością.
Jakie błędy należy unikać podczas podłączania rozdzielnicy elektrycznej

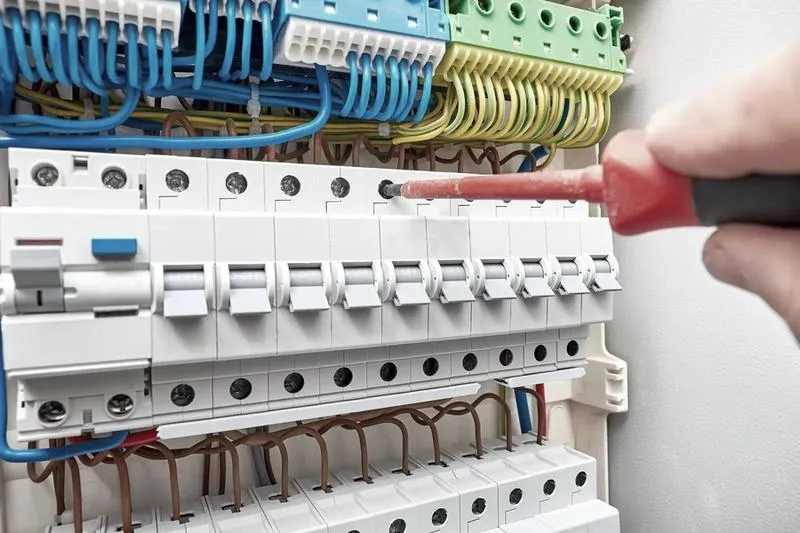

Podłączenie rozdzielnicy elektrycznej może przerazić niejednego majsterkowicza, dlatego warto podejść do tego zadania z odpowiednią uwagą. Przeczytaj inny wpis, w którym pojawił się podobny wątek. Wszyscy pragniemy, aby nasze instalacje działały właściwie i przede wszystkim były bezpieczne. Niestety, podczas tego procesu często popełniamy różne błędy, które mogą prowadzić do poważnych problemów. Przykładem takiego błędu jest nieprawidłowe podłączenie przewodu ochronnego PE. Ten kluczowy element zapewnia bezpieczeństwo, więc jego pominięcie lub błędne podłączenie ma katastrofalne konsekwencje. Pamiętajmy zatem, aby zawsze podłączać przewód ochronny jako pierwszy oraz dokładnie sprawdzić jego ciągłość i prawidłowy przekrój przed przystąpieniem do jakichkolwiek prac.
Najczęstsze błędy przy podłączaniu rozdzielnicy elektrycznej
Warto również zwrócić uwagę na zamianę przewodów fazowych L1, L2 i L3, jako kolejny powszechny błąd. Skoro jesteśmy przy tym temacie to odkryj kluczowe informacje o przewodach do paneli fotowoltaicznych. Takie zamiany nie tylko utrudniają prawidłowe funkcjonowanie rozdzielnicy, ale także mogą prowadzić do uszkodzenia sprzętu. Złe połączenia sprawiają, że prąd może płynąć w niewłaściwy sposób, co w konsekwencji prowadzi do przeciążenia obwodów. Dlatego niezwykle ważne jest, aby przed podłączeniem przewodów zapoznać się z ich oznaczeniami oraz dokumentacją techniczną. Dodatkowo, niewłaściwy dobór przekroju przewodów do obciążenia stanowi kolejną popularną „pułapkę”, często napotykaną w praktyce.
Bezpieczeństwo podczas pracy z rozdzielnicą elektryczną
Po zakończeniu podłączania, istotne staje się dokładne sprawdzenie wszystkich połączeń. Luźno dokręcone przewody w zaciskach mogą przyczynić się do ich przegrzewania, co w skrajnych przypadkach prowadzi nawet do pożaru. Dlatego zawsze korzystam z klucza dynamometrycznego, aby zapewnić, że śruby są dokręcone z odpowiednią siłą. Dodatkowo, właściwe oznaczenie obwodów i zabezpieczeń stanowi kluczowy element, który pozwoli uniknąć nieporozumień przy eksploatacji w przyszłości. Bez względu na to, jak wiele uwagi poświęcisz podłączaniu, brak oznaczeń może prowadzić do niebezpiecznych sytuacji, szczególnie podczas konserwacji lub napraw.
Bezpieczeństwo pracy z elektrycznością to kluczowy aspekt, który nie powinien być bagatelizowany. Odpowiednie przygotowanie i dokładność mogą uratować życie oraz majątek. Pamiętaj o zasadzie "lepiej zapobiegać niż leczyć".
Ciekawostką jest, że wiele wypadków związanych z elektrycznością wynika z niewłaściwego oznaczenia obwodów i zabezpieczeń; według statystyk, błędne połączenia elektryczne są jedną z głównych przyczyn pożarów w budynkach mieszkalnych.
FAQ - Najczęstsze pytania i odpowiedzi
Jaką rolę pełni rozdzielnica elektryczna w instalacji elektrycznej?Rozdzielnica elektryczna stanowi centralny punkt rozdziału energii elektrycznej na różne obwody. Dba o bezpieczeństwo użytkowników, zabezpieczając obwody przed przeciążeniem i zwarciami.
Jakie elementy składają się na rozdzielnicę elektryczną?Rozdzielnica składa się z obudów, szyn zbiorczych, zabezpieczeń, takich jak wyłączniki nadmiarowo-prądowe, oraz osprzętu pomiarowego, m.in. woltomierzy. Każdy z tych elementów współpracuje, aby zapewnić efektywność i bezpieczeństwo instalacji.
Jakie narzędzia są niezbędne do podłączenia rozdzielnicy elektrycznej?Do podłączenia rozdzielnicy potrzebne są wkrętaki płaskie i krzyżakowe, szczypce uniwersalne, miernik uniwersalny, zaciskarka do końcówek kablowych oraz wskaźnik napięcia. Te narzędzia umożliwiają precyzyjną i bezpieczną pracę z instalacją elektryczną.
Jakie są najważniejsze zasady bezpieczeństwa podczas podłączania rozdzielnicy elektrycznej?Najważniejsze zasady bezpieczeństwa to przede wszystkim wyłączenie napięcia przed rozpoczęciem prac oraz odpowiednie uziemienie rozdzielnicy. Ważne jest także stosowanie sprzętu ochronnego i posiadanie zaufanego pomocnika, który w razie potrzeby będzie mógł zareagować.
Jakie błędy należy unikać podczas podłączania rozdzielnicy elektrycznej?Należy unikać błędów takich jak nieprawidłowe podłączenie przewodu ochronnego PE oraz zamiana przewodów fazowych L1, L2 i L3. Ważne jest także stosowanie właściwego przekroju przewodów do obciążenia, ponieważ niewłaściwy dobór może prowadzić do poważnych problemów w instalacji.
