Uziemienie rozdzielni elektrycznej stanowi kluczowy element, który zapewnia bezpieczeństwo całej instalacji. A skoro jesteśmy przy tym temacie, poznaj czynniki wpływające na koszt podłączenia rozdzielni elektrycznej. Taka instalacja pozwala na minimalizację ryzyka porażenia prądem oraz chroni urządzenia przed skutkami przepięć. Zgodnie z normą PN-HD 60364, prawidłowe uziemienie powinno cechować się rezystancją nieprzekraczającą 30 Ω. Dzięki temu mamy pewność, że wszelkie nadmiarowe ładunki skutecznie odprowadzane są do ziemi, co znacząco zmniejsza ryzyko awarii i uszkodzenia sprzętu.
Podczas planowania uziemienia rozdzielni istotne jest przestrzeganie kilku podstawowych zasad. Po pierwsze, przewody uziemiające powinny charakteryzować się solidną konstrukcją, a najlepiej, aby miały kolor zielono-żółty, co umożliwi łatwą identyfikację. Również ważne jest, aby połączenia były dobrze dokręcone i zabezpieczone przed korozją. W przypadku korzystania z kilku punktów uziemiających, musimy upewnić się, że są one połączone w sposób zapewniający ich równoważenie, co zredukuje ryzyko tzw. różnic potencjałów. Nie można również zapominać o regularnych kontrolach i pomiarach, które potwierdzą skuteczność uziemienia.
Regularne pomiary i dokumentacja to klucz do bezpieczeństwa
Systematyczne przeprowadzanie pomiarów elektrycznych w każdej instalacji odgrywa istotną rolę w zarządzaniu bezpieczeństwem. Ważne, aby pomiary były zgodne z normami oraz odpowiednio dokumentowane. Ponadto, w przypadku stwierdzenia jakichkolwiek nieprawidłowości, natychmiastowe podjęcie działań naprawczych staje się kluczowe. Użycie miernika w celu oceny ciągłości przewodów ochronnych (PE) oraz zbadanie rezystancji izolacji stanowi podstawowe testy, które mogą uratować nie tylko sprzęt, ale również zdrowie użytkowników. Ze względu na różnorodność dostępnych produktów, na rynku znajdziemy nowoczesne mierniki 5w1, które pozwalają na przeprowadzenie wszystkich niezbędnych testów w krótszym czasie.
Na koniec warto zwrócić uwagę na wizualną kontrolę rozdzielni oraz zadbanie o czystość w jej otoczeniu. Zamieszanie w przewodach czy nieczytelne oznaczenia mogą prowadzić do poważnych błędów w przyszłości. Dlatego zaleca się, aby wszystkie kable były starannie uporządkowane, a rozdzielnica odpowiednio oznakowana. Pamiętając o tych wszystkich zasadach, nie tylko zwiększamy efektywność działania systemu, ale także chronimy wszystkich użytkowników przed ewentualnymi zagrożeniami.
Jak efektywnie wykonać uziemienie w rozdzielni i zapewnić bezpieczeństwo — unikaj najczęstszych błędów
W tym artykule przedstawiam kluczowe kroki, które warto wykonać, by skutecznie uziemić rozdzielnię elektryczną i zadbać o bezpieczeństwo użytkowników. Znajdziesz tu również istotne kwestie, które mogą wpłynąć na poprawność wykonania oraz najczęstsze błędy, które warto unikać podczas realizacji tego zadania.
- Wybór odpowiedniej lokalizacji dla rozdzielni: Zadbaj o to, aby rozdzielnia znajdowała się w suchym, stabilnym i dobrze wentylowanym miejscu, które pozostaje łatwo dostępne dla osób uprawnionych. Co więcej, przemyśl także zamknięcie jej na klucz, co pomoże uniknąć dostępu osób nieuprawnionych. Dodatkowo, umiejscowienie na wysokości 1,2–1,5 metra od ziemi ułatwi obsługę oraz zwiększy bezpieczeństwo.
- Prawidłowe przygotowanie do uziemienia: Przed rozpoczęciem ewentualnych prac upewnij się, że wszystkie wykorzystywane zasoby spełniają normy PN-HD 60364. W takim przypadku zamontuj odpowiednie przewody uziemiające, pamiętając, że ich przekrój i długość muszą być dostosowane do wymagań Instalacji Ochrony Przeciwporażeniowej. Zastosowanie systemu trójelementowego dla uziemienia znacznie poprawi efektywność całej instalacji.
- Wykonanie pomiarów elektrycznych: W pierwszej kolejności zainstaluj przyrządy potrzebne do pomiaru rezystancji uziemienia. Użyj megomierza, by sprawdzić, czy wartość rezystancji nie przekracza 30 Ω, co zasila instalacje z RCD. Równie istotne jest przywrócenie ciągłości przewodów ochronnych (PE) i pomiar impedancji pętli zwarcia (Zs), ponieważ jej wartość ma kluczowe znaczenie dla działania zabezpieczeń.
- Testowanie zabezpieczeń: Po zakończeniu montażu oraz podłączeniu wszystkich przewodów, przeprowadź test działania wyłączników nadprądowych i różnicowoprądowych. Skorzystaj z testera RCD, aby sprawdzić, czy urządzenie poprawnie reaguje na zadziałanie. Upewnij się również, że podczas obciążenia obwodu, wyłącznik nadprądowy działa prawidłowo — w przypadku przekroczenia wartości znamionowej nie powinno być zasilania.
- Dokumentacja i kontrola: Po zrealizowaniu wszystkich prac, sporządź protokół pomiarowy, który powinien zawierać wyniki testów i pomiarów. W dokumencie zamieść datę wykonania, imię i nazwisko wykonawcy oraz opis przeprowadzanych testów (ciągłość PE, rezystancja uziemienia, zakończenie prac). Dobrze zorganizowana dokumentacja ułatwi przyszłe kontrole i pozwoli na szybkie zareagowanie w razie awarii.
| Zasada | Opis |
|---|---|
| Rezystancja uziemienia | Nieprzekraczająca 30 Ω, co zapewnia skuteczne odprowadzanie nadmiarowych ładunków do ziemi. |
| Przewody uziemiające | Powinny mieć solidną konstrukcję oraz kolor zielono-żółty dla łatwej identyfikacji. |
| Dokręcenie połączeń | Połączenia muszą być dobrze dokręcone i zabezpieczone przed korozją. |
| Równoważenie punktów uziemiających | W przypadku korzystania z kilku punktów, należy je połączyć w sposób zapewniający równoważenie, aby zredukować ryzyko różnic potencjałów. |
| Regularne kontrole | Utrzymanie skuteczności uziemienia wymaga systematycznych pomiarów i kontrolowania stanu instalacji. |
| Dokumentacja pomiarów | Pomiary powinny być odpowiednio dokumentowane zgodnie z normami. |
| Natychmiastowe działanie w przypadku nieprawidłowości | Stwierdzenie nieprawidłowości wymaga natychmiastowego podjęcia działań naprawczych. |
| Testy miernika | Sprawdzanie ciągłości przewodów ochronnych (PE) oraz rezystancji izolacji. |
| Wizualna kontrola | Regularne sprawdzanie rozdzielni oraz utrzymanie porządku wokół niej, aby uniknąć zamieszania w przewodach. |

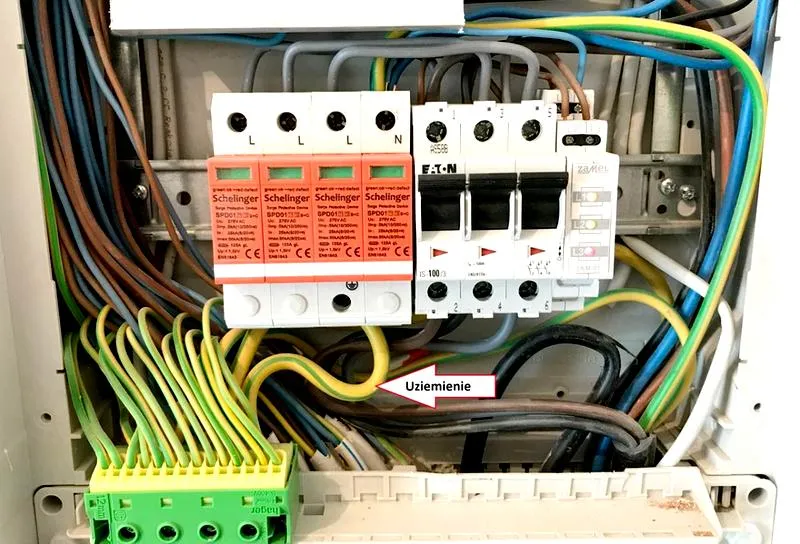

Najczęstsze błędy przy pomiarach uziemienia rozdzielni — czego unikać?
Pomiary uziemienia w rozdzielni to kluczowy aspekt, który często niestety bagatelizujemy. Z własnego doświadczenia zauważam, że najczęstszym błędem, z jakim się spotykam, jest pominięcie testu ciągłości przewodów ochronnych (PE) przed przystąpieniem do pomiarów. Jeśli masz chwilę, dowiedz się, jak prawidłowo ustawić multimetr dla najlepszych wyników. Bez tego etapu nie możemy mieć pewności, że instalacja działa stabilnie i bezpiecznie. Szczególnie podczas renowacji istniejących instalacji sprawdzenie ciągłości PE staje się absolutnie kluczowe dla naszych pomiarów i należy traktować je jako priorytet. Brak tego testu często prowadzi do fałszywych wyników, co tworzy ryzyko wystąpienia niebezpiecznych sytuacji podczas użytkowania instalacji.
Innym powszechnym błędem, który dostrzegam, jest mierzenie rezystancji izolacji w chwili, gdy odbiorniki są podłączone. Wyjątkowo ważne staje się, abyśmy odłączyli wszystkie urządzenia, ponieważ obecność prądu może zafałszować wyniki. Dlatego warto upewnić się, że nasze pomiary wykonujemy zgodnie z zaleceniami oraz obowiązującymi procedurami. Sprawdzenie rezystancji izolacji powinno przebiegać z wykorzystaniem megomierza, co pozwoli nam uzyskać wiarygodne i rzetelne wyniki.
Praca z miernikiem w dobrym stanie to podstawa pomiarów
Bardzo istotnym krokiem, którego niedopatrzenia mogą prowadzić do błędnych wyników, jest korzystanie z mierników, które nie są aktualnie skalibrowane. Właściwie działające i kalibrowane urządzenia pomiarowe stanowią podstawę każdej skutecznej weryfikacji instalacji. Z mojego doświadczenia wynika, że inwestycja w nowoczesne mierniki wielofunkcyjne, umożliwiające przeprowadzanie całego zestawu testów w jednym urządzeniu, znacznie ułatwia pracę. Tego rodzaju sprzęt minimalizuje ryzyko popełnienia błędów oraz pozwala na szybsze przedstawienie wyników w formie protokołu.
Na koniec nie zapominajmy o dokumentacji. Niepoprawnie wypełniony protokół pomiarowy to kolejny klasyczny błąd, który może przynieść poważne konsekwencje. Warto w sposób systematyczny zapisywać wszystkie wyniki, co nie tylko ułatwia przyszłe kontrole, ale także stanowi dowód naszej rzetelności podczas wykonywania usług. Pamiętajmy, że dokładność oraz skrupulatność w pracy z pomiarami uziemienia stanowią fundament bezpiecznej i sprawnej instalacji elektrycznej. Jak już krążymy wokół tego tematu to dowiedz się, jak uniknąć kosztownych błędów w instalacji fotowoltaiki. Każdy z tych elementów ściśle współistnieje i wpływa na całościowy efekt naszej pracy.
Ciekawostką jest, że uziemienie rozdzielni może nie tylko chronić urządzenia przed przepięciami, ale także wpływać na komfort użytkowników, eliminując zakłócenia w działaniu sprzętu elektronicznego. Właściwe wykonanie pomiarów i testów uziemienia jest więc kluczowe nie tylko dla bezpieczeństwa, ale także dla efektywności systemów elektrycznych.
Wybór odpowiednich narzędzi do pomiarów elektrycznych w instalacji budowlanej
Wybór odpowiednich narzędzi do pomiarów elektrycznych w instalacji budowlanej odgrywa kluczową rolę w zapewnieniu bezpieczeństwa oraz zgodności z obowiązującymi normami. Dlatego właściwe przygotowanie oraz efektywne wykorzystanie sprzętu pozwala unikać błędów, które mogą prowadzić do poważnych konsekwencji. W poniższym zestawieniu przedstawiam najważniejsze punkty, które warto uwzględnić przy doborze narzędzi oraz przeprowadzaniu pomiarów.
- Miernik ciągłości przewodów ochronnych (PE): Wykorzystaj profesjonalny miernik do sprawdzania rezystancji ciągłości przewodów ochronnych. Warto pamiętać, że wyniki testów powinny wynosić ≤ 0,5 Ω. Taki pomiar jest kluczowy, ponieważ zapewnia, że przewody ochronne są właściwie podłączone i działają efektywnie, chroniąc użytkowników przed ewentualnym porażeniem prądem.
- Megomierz: Do badania izolacji zastosuj megomierz, który pracuje przy napięciu 500/1000 V. Pamiętaj, że rezystancja izolacji powinna wynosić min. 1 MΩ dla napięć do 500 V. Przeprowadzanie prawidłowych pomiarów izolacji jest niezbędne, aby uniknąć niebezpiecznych przebicia i zwiększyć ogólne bezpieczeństwo instalacji elektrycznej.
- Tester impedancji pętli zwarcia (Zs): Użycie tego testera umożliwia skuteczną weryfikację działania zabezpieczeń w sytuacji zwarcia. Dokonanie pomiaru impedancji pętli zwarcia gwarantuje, że system ochrony, taki jak wyłączniki nadprądowe, zareaguje odpowiednio w przypadku przeciążenia, co stanowi kluczowy aspekt ochrony przed potencjalnymi uszkodzeniami elektrycznymi.
- Tester RCD (wyłączników różnicowoprądowych): Ważnym elementem jest test czasu zadziałania RCD, który powinien wynosić maksymalnie 300 ms (IΔn) oraz 40 ms (5×IΔn). Regularne testowanie tego urządzenia pozwala upewnić się, że zabezpieczenia odpowiednio reagują na wydobywające się prądy różnicowe, co skutecznie minimalizuje ryzyko porażenia prądem.
- Wielofunkcyjne mierniki elektryczne: Rozważ inwestycję w miernik wielofunkcyjny renomowanych producentów, do których należą m.in. Sonel, Metrel czy UNI-T. Nowoczesne urządzenia tego typu pozwalają na wykonanie całego zakresu testów, co znacząco oszczędza czas i redukuje ryzyko pomyłek. Warto również zaznaczyć, że wiele z nich oferuje integrację z aplikacjami mobilnymi oraz możliwość eksportu wyników do formatu PDF, co przydaje się w dokumentacji.

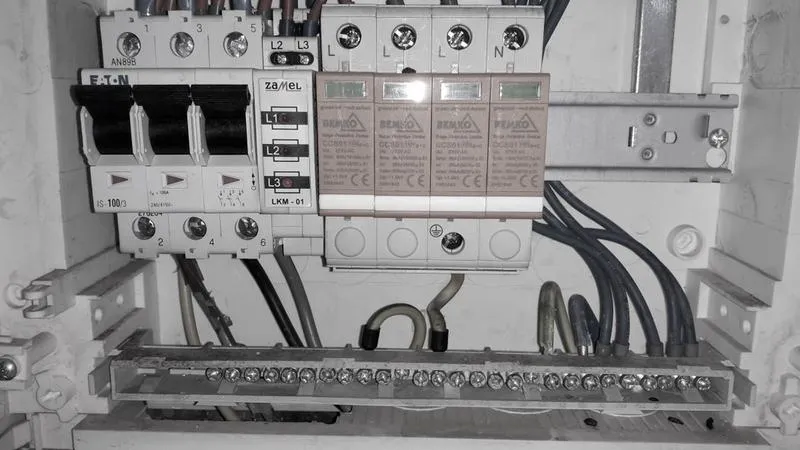

Normy i dokumentacja — kluczowe aspekty przy podłączeniu rozdzielni
Podłączenie rozdzielni elektrycznej stanowi kluczowy etap w każdej inwestycji budowlanej. Wymaga ono od nas ścisłego przestrzegania norm oraz dokumentacji. Przede wszystkim należy pamiętać, że każda rozdzielnia musi spełniać odpowiednie wymogi prawne, szczególnie te, które regulują kwestie bezpieczeństwa. Bez przestrzegania tych norm narażamy nie tylko instalację na awarie, ale również zdrowie i życie ludzi korzystających z tej infrastruktury. Dlatego niezwykle ważne jest, aby już na etapie planowania brać pod uwagę układ przewodów, techniczną dokumentację oraz wszelkie zgłoszenia do odpowiednich instytucji.
W moim doświadczeniu zauważyłem, że przemyślane podejście do montażu rozdzielnicy znacząco wpływa na bezpieczeństwo podczas późniejszej eksploatacji. Na przykład warto zadbać o odpowiednie zabezpieczenia, które obejmują zarówno wyłączniki nadprądowe, jak i różnicowoprądowe. Te urządzenia pełnią rolę pierwszej linii obrony przed awariami, a ich prawidłowe działanie potwierdzają regularne kontrole oraz pomiary elektryczne. Jeśli interesuje cię więcej, sprawdź, jak łatwo zmierzyć ładowanie akumulatora multimetrem. Pomiary te stanowią nieodłączny element dokumentacji. To, co może wydawać się nieistotne podczas podłączenia, na dłuższą metę decyduje o żywotności całej instalacji.
Właściwa dokumentacja to fundament bezpieczeństwa instalacji elektrycznej
Dobrze prowadzona dokumentacja nie skupia się jedynie na protokołach pomiarowych, lecz także obejmuje odpowiednie oznaczenia w samej rozdzielnicy. W każdym przypadku każdy przewód powinien być dokładnie opisany, a schemat instalacji musi być dostępny w zasięgu ręki. W sytuacji awarii łatwy dostęp do informacji o aktywnych obwodach oraz lokalizacji zabezpieczeń znacząco zaoszczędza czas i redukuje nerwy. W moim przypadku nie pomijam żadnego z tych elementów – zawsze warto być przygotowanym na wszelkie ewentualności.
Podsumowując, podłączenie rozdzielni elektrycznej wymaga nie tylko znajomości przepisów, ale i umiejętności ich praktycznego zastosowania w codziennej pracy. Zrozumienie znaczenia norm oraz ich przestrzeganie pozwala uniknąć wielu potencjalnych problemów, które mogą pojawić się w przyszłości. Gdy zwrócimy uwagę na wszystkie aspekty bezpieczeństwa oraz zadbamy o odpowiednią dokumentację, możemy cieszyć się sprawnie działającą instalacją, która będzie nam służyć przez długie lata.
Ciekawostką jest, że w Polsce każda rozdzielnia elektryczna powinna być projektowana i wykonana zgodnie z normami PN-EN 61439, które szczegółowo określają wymagania dotyczące rozdzielnic niskiego napięcia, w tym aspekty bezpieczeństwa, efektywności energetycznej oraz kompatybilności elektromagnetycznej.
FAQ - Najczęściej zadawane pytania
Dlaczego prawidłowe uziemienie rozdzielni elektrycznej jest tak ważne?Prawidłowe uziemienie rozdzielni jest kluczowe dla zapewnienia bezpieczeństwa całej instalacji, minimalizując ryzyko porażenia prądem oraz chroniąc urządzenia przed skutkami przepięć. Zgodnie z normą PN-HD 60364, rezystancja uziemienia nie powinna przekraczać 30 Ω, co pozwala na skuteczne odprowadzanie nadmiarowych ładunków do ziemi.
Jakie są podstawowe zasady wykonania uziemienia rozdzielni?Podstawowe zasady obejmują użycie solidnych przewodów uziemiających w kolorze zielono-żółtym, dobrze dokręcone połączenia oraz ochronę przed korozją. Ważne jest także łączenie punktów uziemiających w sposób zapewniający równoważenie, aby zredukować ryzyko różnic potencjałów.
Jakie pomiary należy regularnie przeprowadzać w instalacji elektrycznej?Regularne pomiary powinny obejmować kontrolę ciągłości przewodów ochronnych (PE), pomiar rezystancji izolacji oraz impedancji pętli zwarcia (Zs). Odpowiednia dokumentacja wyników pomiarów jest kluczowa dla późniejszych kontroli i działań naprawczych.
Jakie są najczęstsze błędy w pomiarach uziemienia?Najczęstsze błędy to pominięcie testu ciągłości przewodów ochronnych przed pomiarami oraz mierzenie rezystancji izolacji przy podłączonych odbiornikach. Oba błędy mogą prowadzić do fałszywych wyników, co stwarza ryzyko niebezpiecznych sytuacji podczas użytkowania instalacji.
Jak ważne jest posiadanie odpowiedniej dokumentacji po zakończeniu prac?Posiadanie dokładnej dokumentacji, w tym protokołów pomiarowych, jest kluczowe dla bezpieczeństwa i rzetelności wykonywanych usług. Umożliwia to łatwe odnalezienie informacji o przeprowadzonych testach i stanowi dowód na przestrzeganie norm oraz procedur, co jest niezbędne w przypadku awarii.
