Pomiar napięcia elektrycznego z użyciem multimetru stanowi kluczową umiejętność dla każdego majsterkowicza oraz profesjonalnego elektryka, dlatego warto ją opanować. W dzisiejszych czasach multimetry cyfrowe wyróżniają się szerokim zakresem funkcji, co sprawia, że stają się one wyjątkowo wszechstronnymi narzędziami. Jednak zanim przystąpimy do pomiaru, niezwykle ważne okazuje się prawidłowe przygotowanie, które obejmuje zarówno odpowiednie podłączenie urządzenia, jak i ustawienie właściwych zakresów pomiarowych. Podczas pomiaru pamiętajmy, by zawsze podłączyć przewody multimetru równolegle do obwodu; tylko w ten sposób uzyskamy wiarygodne wyniki bez zakłócania pracy instalacji.
Na początek należy przygotować multimetr, do czego czarny przewód wkładamy do gniazda oznaczonego „COM”, a czerwony do gniazda „V” przeznaczonego do pomiaru napięcia. Postarajmy się, aby ustawienie multimetru odpowiadało typowi mierzonymu napięciu; pamiętajmy o wyborze między trybem AC (napięcie przemienne) a DC (napięcie stałe). Gdy mówimy o napięciu AC, liczby mogą zmieniać się w dość szerokim zakresie; na przykład często spotykamy wartości do 600 V, co typowe jest dla instalacji domowych.
Różnice między pomiarem napięcia stałego a przemiennego
Kiedy mierzymy napięcie, należy mieć na uwadze różnice między napięciem stałym, które cechuje się stałym kierunkiem przepływu prądu — występuje ono na przykład w akumulatorach — a napięciem przemiennym, które regularnie zmienia swój kierunek. Multimetry zapewniają różne ustawienia, które umożliwiają dostosowanie się do obu typów napięcia. Zwykle wartości napięcia DC możemy mierzyć od kilku milivoltów do kilkuset woltów, natomiast napięcie AC obejmuje przede wszystkim zakres do 600 V, aczkolwiek dostępne są modele, które mierzą do 1000 V. Dlatego przed przystąpieniem do pomiaru zawsze wskazane jest, aby sprawdzić typ napięcia w obwodzie, ponieważ błędne ustawienia mogą prowadzić do nieprawidłowych odczytów lub uszkodzenia urządzenia.
Aby osiągnąć sukces w pomiarze, warto również unikać typowych błędów. Niekiedy nieprawidłowe podłączenie przewodów, wybór złego zakresu pomiarowego czy brak kalibracji mogą prowadzić do nieprecyzyjnych wyników. Z doświadczenia zalecam, aby zawsze na początku zmierzyć napięcie przy najniższym ustawionym zakresie, co pozwoli uniknąć przeciążenia multimetru. Tutaj macie link do strony, w którym była mowa o podobnym zagadnieniu. Rekomenduje się również korzystanie z izolowanych końcówek pomiarowych oraz realizację pomiarów w dryfującym środowisku, co znacząco zwiększa skuteczność oraz bezpieczeństwo podczas pracy z elektrycznością.

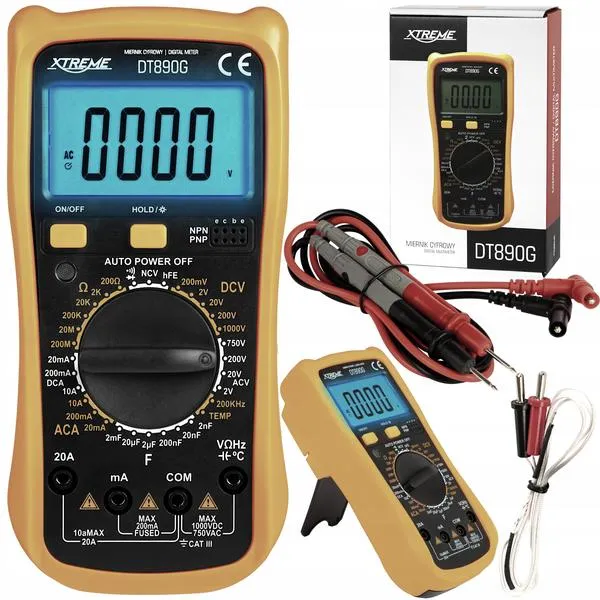

Jak dokładnie zmierzyć natężenie prądu multimetrem i uniknąć błędów
W tym artykule przedstawiamy szczegółowy przewodnik dotyczący dokładnego pomiaru natężenia prądu z użyciem multimetru. Znajdziesz tu kluczowe kroki oraz istotne informacje, które pomogą Ci przeprowadzać pomiary precyzyjnie i bezpiecznie, dzięki czemu unikniesz najczęstszych pułapek.
- Przygotowanie do pomiaru: Zanim rozpoczniesz pomiar natężenia prądu, najpierw upewnij się, że układ, w którym pracujesz, jest odłączony od źródła zasilania. Zawsze pamiętaj o odłączeniu zasilania przed przystąpieniem do pracy, ponieważ to pomoże Ci uniknąć porażenia prądem elektrycznym. Jeśli masz taką możliwość, skorzystaj z wskaźnika napięcia lub testera, by sprawdzić, czy w obwodzie nie występuje napięcie.
- Ustawienie multimetru na pomiar natężenia: Następnie upewnij się, że Twój multimetr jest w odpowiednim trybie pomiaru. Ustaw pokrętło na zakres natężenia prądu (A dla prądu stałego DC lub AC), a następnie wybierz odpowiedni zakres, biorąc pod uwagę spodziewaną wartość pomiaru. Wybór zakresu powinien być przynajmniej kilka razy wyższy niż orientacyjne wartości prądu, żeby zapewnić sobie dokładność i uniknąć uszkodzenia miernika.
- Prawidłowe podłączenie przewodów pomiarowych: Aby przeprowadzić pomiar natężenia prądu, musisz podłączyć multimetr w szereg z obwodem, co oznacza konieczność rozłączenia odpowiedniego przewodu w obwodzie. Podłącz czarne końcówki przewodów do gniazda oznaczonego „COM”, a czerwoną końcówkę do gniazda oznaczonego „A” lub „mA”, w zależności od wartości prądu, który zamierzasz zmierzyć. Upewnij się, że połączenia są stabilne i mocne.
- Wykonanie pomiaru natężenia: Po odpowiednim podłączeniu włącz zasilanie obwodu. Obserwuj wyświetlacz multimetru i odczytaj wartość natężenia prądu. Pamiętaj, że przekroczenie zakresu multimetru może prowadzić do uszkodzenia urządzenia, dlatego zwracaj szczególną uwagę na wskazania.
- Analiza wyników i unikanie błędów: Po dokonaniu pomiaru dokładnie przeanalizuj odczyty. Niska wartość może sugerować uszkodzenia lub przerwy w obwodzie, a zbyt wysoka wartość może oznaczać zwarcie. Sprawdź, czy nie popełniłeś błędów podczas pomiaru, takie jak pomiar w niewłaściwym trybie (AC zamiast DC) lub błędne podłączenie przewodów. Jeśli wyniki są wątpliwe, sprawdź połączenia kabli i upewnij się, że nie ma zakłóceń elektromagnetycznych w otoczeniu.

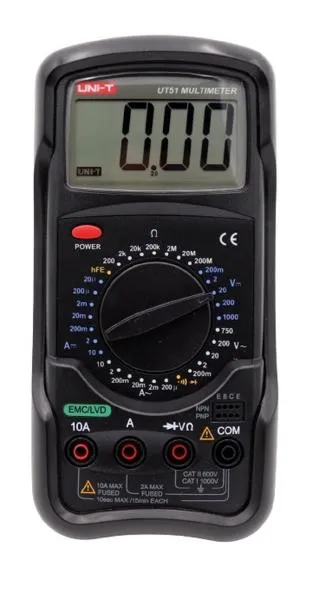

Jak uniknąć błędów przy pomiarze natężenia prądu?
Pomiar natężenia prądu stanowi fundamentalną umiejętność, od której zależy bezpieczeństwo naszych instalacji elektrycznych. W swoim doświadczeniu wielokrotnie dostrzegałem, jak łatwo wprowadzić błędy, prowadzące do nieprawidłowych odczytów, a co gorsza, do realnego zagrożenia. Na przykład ustawienie niewłaściwego zakresu pomiarowego w multimetrze to jeden z najczęstszych błędów. Kiedy przypuszczasz, że dokonasz pomiaru w granicach pojedynczych amperów, a multimetr ustawisz na maksymalny zakres, wtedy wyniki będą mylące i narazisz sprzęt na uszkodzenie.
Właściwe podłączenie multimetru ma kluczowe znaczenie
Nie zapominaj również o prawidłowym podłączeniu przewodów pomiarowych do multimetru. Czarny kabel korzystnie podłącz do gniazda oznaczonego „COM”, podczas gdy czerwony podłącz do gniazda przeznaczonego dla prądu. Jeśli nie jesteś pewny, zajrzyj do instrukcji obsługi – to zawsze dobra praktyka. Dodatkowo, przy pomiarach prądu stałego (DC) czy przemiennego (AC) nie zapomnij ustawić multimetru na odpowiedni tryb, co często bywa pomijane. W końcu z pewnością nie chcesz otrzymać fałszywych wyników, które mogą prowadzić do błędnych decyzji związanych z naprawą czy modyfikacją instalacji.
Co więcej, otoczenie, w którym dokonujesz pomiarów, ma niebagatelne znaczenie. Staraj się unikać miejsc narażonych na zakłócenia elektromagnetyczne. Przez inne urządzenia generujące pole elektromagnetyczne odczyty mogą ulegać zniekształceniu, dlatego warto pracować w spokojnym środowisku. Dodatkowo, upewnij się, że żadne luźne przewody nie występują w twoim otoczeniu, ponieważ mogą one prowadzić do niestabilności wyników. Właściwe zabezpieczenie urządzeń zwiększa Twoją pewność podczas pomiarów oraz poprawia bezpieczeństwo pracy. Jeżeli interesuje cię ta tematyka to poznaj szczegóły cennika przeglądów elektrycznych.
Analizowanie wyników pomiarów
Po uzyskaniu odczytów zdecydowanie warto je zinterpretować w odniesieniu do norm i specyfikacji urządzenia, które mierzysz. Z poznaniem typowych wartości natężenia prądu dla danego zastosowania łatwiej dostrzeżesz, czy występują jakiekolwiek nieprawidłowości. Na przykład wartości rzędu 10-20 A są standardowe dla wielu sprzętów domowych, podczas gdy silnik elektryczny może wymagać znacznie większych ilości prądu. Nie obawiaj się też podwójnie sprawdzić swoich pomiarów za pomocą różnych multimetrów, zwłaszcza gdy wynik wydaje się podejrzany. Tego rodzaju działania znacząco zwiększają trafność diagnoz i pozwalają uniknąć nieprzyjemnych niespodzianek!
| Błąd | Opis | Zalecenie |
|---|---|---|
| Niewłaściwy zakres pomiarowy | Ustawienie multimetru na maksymalny zakres, gdy spodziewamy się pomiaru w granicach pojedynczych amperów. | Ustaw multimetr na odpowiedni zakres pomiarowy przed przystąpieniem do pomiaru. |
| Nieprawidłowe podłączenie przewodów | Podłączenie czarnego przewodu do niewłaściwego gniazda. | Podłącz czarny kabel do "COM", a czerwony do gniazda dla prądu. |
| Brak odpowiedniego trybu pomiaru | Nieustawienie multimetru na tryb prądu stałego (DC) lub przemiennego (AC). | Zawsze ustawiaj multimetr na odpowiedni tryb pomiaru przed użyciem. |
| Zakłócenia elektromagnetyczne | Pomiar w miejscach narażonych na zakłócenia elektromagnetyczne może prowadzić do zniekształceń odczytów. | Stosuj pomiary w spokojnym środowisku, z dala od zakłóceń. |
| Luźne przewody | Obecność luźnych przewodów w otoczeniu może prowadzić do niestabilności wyników. | Upewnij się, że otoczenie jest uporządkowane i nie posiada luźnych przewodów. |
| Nieprawidłowa interpretacja wyników | Brak znajomości typowych wartości natężenia prądu dla urządzenia. | Analizuj wyniki w odniesieniu do norm i specyfikacji urządzenia. |
| Podwójne sprawdzanie wyników | Pomiar wydający się podejrzany może wymagać weryfikacji. | Sprawdzaj wyniki za pomocą różnych multimetrów, aby zwiększyć trafność diagnozy. |
Czy wiesz, że przy pomiarach natężenia prądu dla urządzeń elektrycznych, takich jak silniki, warto uwzględnić tzw. "prąd rozruchowy"? Może on być nawet pięciokrotnie wyższy od normalnego prądu roboczego, co oznacza, że musisz ustawić multimetr na odpowiedni wyższy zakres, aby uniknąć uszkodzenia sprzętu.

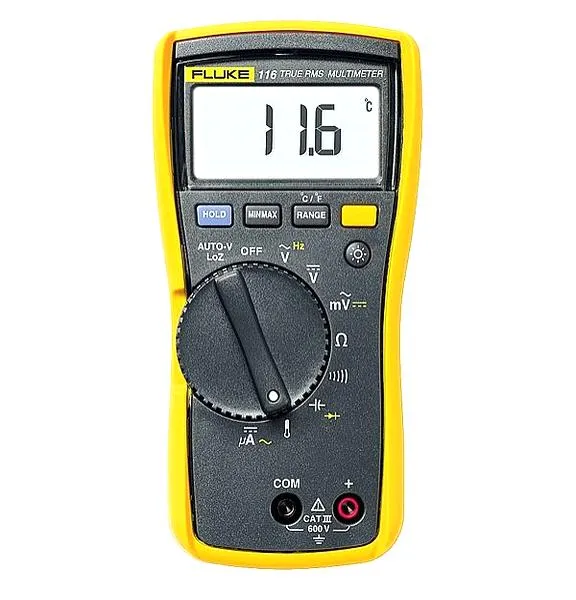

Bezpieczeństwo podczas pomiarów elektrycznych: kluczowe wskazówki
Bezpieczeństwo podczas pomiarów elektrycznych odgrywa kluczową rolę, dlatego należy je uwzględnić, aby uniknąć potencjalnych zagrożeń. W dalszej części przedstawiam kilka istotnych wskazówek, które pomogą przeprowadzić pomiary w sposób bezpieczny i chronić zarówno zdrowie, jak i prawidłowe działanie urządzeń.
- Odłączenie zasilania przed pomiarem: Zanim rozpoczniesz jakiekolwiek pomiary elektryczne, zawsze upewnij się, że zasilanie jest wyłączone. Ta zasada bezpieczeństwa jest fundamentalna, gdyż zapobiega porażeniom elektrycznym oraz uszkodzeniom sprzętu. Niezawodnie wykorzystaj wskaźnik napięcia lub lampę kontrolną, aby potwierdzić brak zasilania w obwodzie przed rozpoczęciem pomiarów.
- Używanie odpowiednich narzędzi pomiarowych: W wykonaniu pomiarów wybieraj multimetry cyfrowe o odpowiednim zakresie, które odpowiadają wartościom, które zamierzasz zmierzyć. Zwracaj szczególną uwagę na modele z funkcjami ochrony oraz izolowanymi końcówkami pomiarowymi, gdyż te cechy zwiększą bezpieczeństwo podczas pracy z energią elektryczną. Upewnij się, że narzędzia są dobrze skalibrowane, a ich stan techniczny jest zadawalający.
- Poprawne podłączenie przewodów pomiarowych: Zadbanie o prawidłowe podłączenie przewodów ma kluczowe znaczenie dla uzyskania dokładnych wyników oraz uniknięcia uszkodzenia multimetru. Podłącz czarny przewód do gniazda oznaczonego „COM”, a czerwony do gniazda „V” (lub „Ω” w przypadku pomiaru rezystancji). Używaj końcówek pomiarowych, które zapewniają dobry kontakt z mierzonym obwodem, co znacznie ułatwia pracę.
- Wybór odpowiednich zakresów pomiarowych: Ustawiając multimetr, wybierz odpowiedni zakres mierzonej wartości, aby uniknąć jego uszkodzenia lub uzyskania błędnych odczytów. Na przykład przy pomiarze napięcia, wybierz właściwy tryb AC lub DC oraz zakres pasujący do oczekiwanej wartości, co znacznie zwiększa precyzję pomiarów.
- Unikanie pomiaru w wilgotnych warunkach: Pomiary elektryczne powinny zawsze odbywać się w suchym otoczeniu, aby zredukować ryzyko zafałszowania wyników oraz porażenia. Wilgoć nie tylko wpływa negatywnie na dokładność pomiaru, ale także zwiększa ryzyko niebezpiecznych sytuacji.

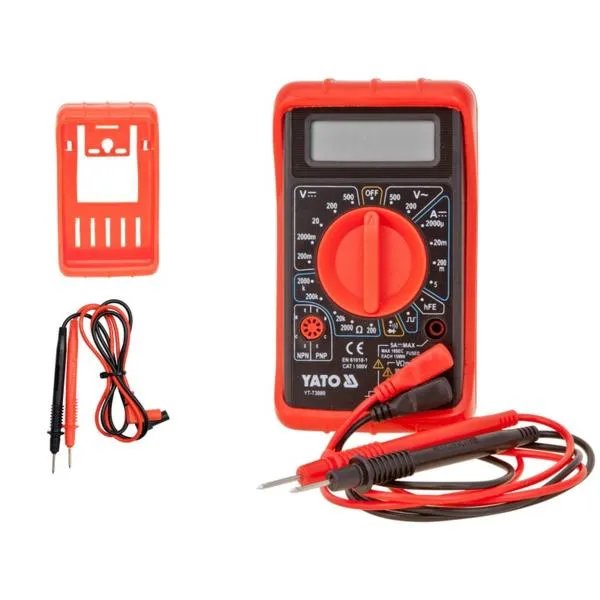

Jak wybrać odpowiedni multimetr do precyzyjnych pomiarów?
Wybór odpowiedniego multimetru do precyzyjnych pomiarów stanowi kluczową kwestię, której nie można zlekceważyć. Jako osoba z doświadczeniem w pracy z tymi urządzeniami, uważam, że istotne jest, aby zwrócić uwagę na kilka ważnych parametrów. Przede wszystkim, pomiar napięcia, prądu oraz oporu wymaga odpowiednich zakresów. Coś dla zainteresowanych: odkryj, ile energii możesz uzyskać z instalacji fotowoltaicznej 5 kW. Dlatego warto zainwestować w multimetr, który oferuje szeroki zakres pomiarowy; powinien on osiągać przynajmniej 600 V dla napięcia, a także obejmować wartości od kilku miliomów do kilku kilo omów dla oporności. Takie parametry umożliwiają wszechstronne wykorzystanie multimetru w różnych zastosowaniach, począwszy od zwykłych napraw domowych, a skończywszy na bardziej skomplikowanych instalacjach elektrycznych.
Następny aspekt, na który warto zwrócić uwagę, to dokładność pomiaru. W przypadku precyzyjnych prac najlepiej postawić na multimetr o dokładności wynoszącej przynajmniej ±0,5% lub lepszej. W praktyce oznacza to, że przy pomiarze wartości 100 V uzyskany wynik może różnić się zaledwie o pół wolta. Ważnym elementem jest również jakość wyświetlacza; czytelny ekran z opcją podświetlenia to ogromna zaleta, zwłaszcza w trudnych warunkach oświetleniowych. Oprócz tego dobrze jest mieć także wbudowane funkcje dodatkowe, takie jak pomiar częstotliwości, które zwiększają funkcjonalność urządzenia.
Ważne cechy multimetru do precyzyjnych pomiarów
Nie wolno zapominać o kwestii bezpieczeństwa. Używając multimetru, zawsze należy wybierać modele zgodne z normami bezpieczeństwa, takimi jak CE lub CAT III/CAT IV. Te oznaczenia potwierdzają, że urządzenie przeszło odpowiednie testy i jest zaprojektowane do pracy w trudnych warunkach. Co więcej, ważnymi elementami są izolowane końcówki pomiarowe, które powinny być standardowym wyposażeniem każdego multimetru, aby zminimalizować ryzyko porażenia. Dodatkowo warto mieć możliwość kalibracji urządzenia, co pozwala na zapewnienie większej dokładności pomiaru oraz długotrwałe utrzymanie go w dobrym stanie.
Podsumowując, podczas wyboru multimetru do precyzyjnych pomiarów kluczowe znaczenie ma zwrócenie uwagi na zakresy pomiarowe, dokładność, jakość wyświetlacza oraz spełnianie norm bezpieczeństwa. Jak już zgłębiasz ten temat, sprawdź, jak uniknąć błędów przy zakupie multimetru cyfrowego. Z mojej perspektywy inwestycja w dobry multimetr nie polega tylko na wydaniu pieniędzy, lecz także na zapewnieniu efektywności i bezpieczeństwa pracy. Dlatego warto zapoznać się z różnymi modelami dostępnymi na rynku, przeanalizować recenzje oraz skonsultować się z innymi specjalistami, zanim podejmiemy decyzję. Na pewno przyniesie to korzyści w przyszłości i pozwoli uniknąć niepotrzebnych kłopotów.
Ciekawostka: Wybierając multimetr, zwróć uwagę na obecność funkcji automatycznego wyłączania, która pozwala oszczędzać energię, ale także zapobiega niezamierzonym pomiarom, które mogą prowadzić do uszkodzenia urządzenia lub błędnych wyników.
Źródła:
- https://ropam.com.pl/jak-wykonac-pomiar-napiecia-elektrycznego-multimetrem-poradnik/
- https://ecologic.org.pl/ogrzewanie-elektryczne/jak-sprawdzic-opornosc-maty-grzewczej-multimetrem/
FAQ - Najczęstsze pytania i odpowiedzi
Jakie kroki należy podjąć przed pomiarem natężenia prądu multimetrem?Przed przystąpieniem do pomiaru natężenia prądu upewnij się, że układ jest odłączony od źródła zasilania i sprawdź, czy w obwodzie nie występuje napięcie, korzystając z wskaźnika napięcia lub testera.
Jak prawidłowo ustawić multimetr do pomiaru natężenia prądu?Ustaw pokrętło multimetru na zakres natężenia prądu (A dla prądu stałego DC lub AC) i wybierz odpowiedni zakres, który powinien być przynajmniej kilka razy wyższy niż spodziewana wartość pomiaru.
Dlaczego prawidłowe podłączenie przewodów pomiarowych jest kluczowe?Prawidłowe podłączenie przewodów jest istotne, aby uzyskać dokładne wyniki i uniknąć uszkodzenia multimetru; czarny przewód powinien być podłączony do gniazda „COM”, a czerwony do gniazda oznaczonego „A” lub „mA”.
Jakie błędy mogą wystąpić podczas pomiaru natężenia prądu?Wśród najczęstszych błędów można wymienić niewłaściwe ustawienie zakresu pomiarowego, nieprawidłowe podłączenie przewodów i brak odpowiedniego trybu pomiaru, co może prowadzić do nieprawidłowych odczytów.
Jakie czynniki należy wziąć pod uwagę przy analizie wyników pomiaru?Analizując wyniki pomiarów, należy porównać je z normami i specyfikacjami urządzenia, które mierzysz, a także sprawdzić, czy nie popełniłeś błędów podczas pomiaru, takich jak niewłaściwy tryb czy błędne połączenia.
