Dobór odpowiedniego kabla do instalacji fotowoltaicznej stanowi kluczowy etap, który w znaczący sposób wpływa na efektywność całego systemu. Jeśli interesuje cię więcej, zapoznaj się z poradami dotyczącymi bezpiecznego podłączenia kabla. Zaczynamy od określenia mocy naszej instalacji, ponieważ to właśnie ona decyduje o parametrach, które powinien mieć przewód. Na przykład w przypadku instalacji o mocy 5 kW, generującej prąd w przedziale 5–6 A, warto zastosować kable o przekroju 4 mm². Natomiast w sytuacji dłuższych tras, takich jak z dachu na ziemię, lepiej wybrać 6 mm², aby uniknąć strat energii. Co więcej, w instalacjach o większej mocy, jak 6 kW, gdzie prąd osiąga 6–7 A, zaleca się stosowanie kabli 6 mm² lub nawet 10 mm² przy dłuższych odległościach.
Właściwy dobór kabli w instalacji fotowoltaicznej ma kluczowe znaczenie
Kiedy rozważam poszczególne kable, niezależnie od tego, czy dotyczą obwodu DC, czy AC, każdy z nich posiada specyficzne wymagania. W obwodzie prądu stałego, który łączy panele z falownikiem, niezwykle istotne jest, aby kable charakteryzowały się odpowiednią odpornością na różne warunki atmosferyczne. Ich izolacja powinna być dostosowana do zmiennych temperatur, promieniowania UV oraz wilgoci. W tym kontekście idealnie sprawdzą się przewody solarne, takie jak H1Z2Z2-K czy PV1-F. Dodatkowo, przewody te muszą spełniać normy PN-EN, co stanowi gwarancję bezpieczeństwa eksploatacji.
Kiedy podejmuję decyzję o wyborze kabla, zawsze uwzględniam także długość tras kablowych oraz planowane zwiększenie mocy instalacji w przyszłości. Jak już się tu znalazłeś to sprawdź kluczowe zasady, aby uniknąć kosztownych błędów przy instalacji fotowoltaiki. Przykładowo, w przypadku falowników o mocy 10 kW, z prądem sięgającym 16 A na fazę, rekomendowane przewody to YKY 5×10 mm² lub N2XH 5×10 mm², a ich długość nie powinna przekraczać 25 m. Takie podejście nie tylko zwiększa bezpieczeństwo, lecz także pozwala uniknąć niebezpiecznych przeciążeń, które mogą prowadzić do awarii. Co więcej, warto również pamiętać o konieczności odpowiedniego zabezpieczenia kabli. Prowadzenie ich przez ściany, fundamenty czy inne trudne miejsca powinno być starannie przemyślane, aby uniknąć uszkodzenia izolacji.
W trakcie doboru kabli do systemu fotowoltaicznego chętnie korzystam z konkretnych wzorów obliczeniowych, które pomagają w uniknięciu strat energii. Na przykład, przy obliczaniu spadku napięcia wykorzystuję wzór ΔU = (2 × L × I × ρ) / S. Z całą pewnością warto pamiętać, że maksymalny dopuszczalny spadek napięcia wynosi 1,5% dla obwodów DC oraz 1% dla obwodów AC. Dzięki właściwie dobranym przewodom cała instalacja staje się bardziej stabilna i trwała, co daje mi pewność, że mój system fotowoltaiczny funkcjonuje na pełnych obrotach.
Jak wybrać kabel do falownika dla instalacji fotowoltaicznej - kluczowe wskazówki
Wybór odpowiedniego kabla do falownika stanowi kluczowy element każdej instalacji fotowoltaicznej. Poniższa lista zawiera najważniejsze informacje oraz wskazówki, które pomogą uniknąć kosztownych błędów związanych z doborem przewodów. Zastosowanie się do tych wskazówek zapewni zarówno bezpieczeństwo, jak i efektywność całego systemu.
- Znajomość rodzaju kabla: Podczas wyboru kabla do fotowoltaiki należy pamiętać, że instalacja składa się z obwodów DC (prąd stały) i AC (prąd zmienny). Do obwodu DC, łączącego panele fotowoltaiczne z falownikiem, najlepiej zastosować kable solarne, takie jak H1Z2Z2-K czy PV1-F. Kable te muszą charakteryzować się odpornością na promieniowanie UV i zmienne warunki atmosferyczne. Z kolei do obwodu AC, prowadzącego od falownika do rozdzielni, zaleca się używanie miedzianych kabli typu YKY lub N2XH.
- Dobór przekroju kabla: Wybierając przekrój kabla, warto uwzględnić zarówno długość przewodu, jak i natężenie prądu. Spadek napięcia nie powinien przekraczać 1,5% dla obwodów DC oraz 1% dla obwodów AC. Na przykład, dla instalacji o mocy 5 kW i długości przewodów do 15 m, odpowiednim wyborem będzie kabel o przekroju 4 mm². Natomiast przy długości do 18 m lepszym rozwiązaniem będzie kabel o przekroju 6 mm². Niewłaściwy dobór przekroju może prowadzić do strat energii oraz ryzykownych warunków pracy.
- Odpowiednia izolacja i certyfikaty: Wybierając kable, należy również zwrócić uwagę na ich izolację. Powinna być ona dostosowana do warunków, w jakich kabel będzie pracował. Przewody przeznaczone do użytku zewnętrznego muszą być odporne na działanie UV oraz zmienne temperatury, a te układane w ziemi powinny charakteryzować się odpornością na wilgoć. Ważne jest, aby korzystać z kabli z odpowiednimi certyfikatami, co zapewni bezpieczeństwo oraz zgodność z normami.
- Unikanie najczęstszych błędów: Rekomendujemy unikać powszechnych błędów, takich jak dobór kabli "na oko", stosowanie domowych przewodów bez certyfikacji do instalacji PV czy niewłaściwe zakończenie przewodów. Wszystkie te czynniki mogą prowadzić do obniżonej efektywności systemu oraz potencjalnych zagrożeń, takich jak pożar.
| Moc instalacji (kW) | Prąd (A) | Przekrój kabla (mm²) | Długość trasy (m) | Rekomendowane kable |
|---|---|---|---|---|
| 5 | 5–6 | 4 | - | - |
| 5 | 5–6 | 6 | Dłuższe trasy | - |
| 6 | 6–7 | 6 | - | - |
| 6 | 6–7 | 10 | Dłuższe trasy | - |
| 10 | 16 | 10 | ≤ 25 | YKY 5×10 mm², N2XH 5×10 mm² |

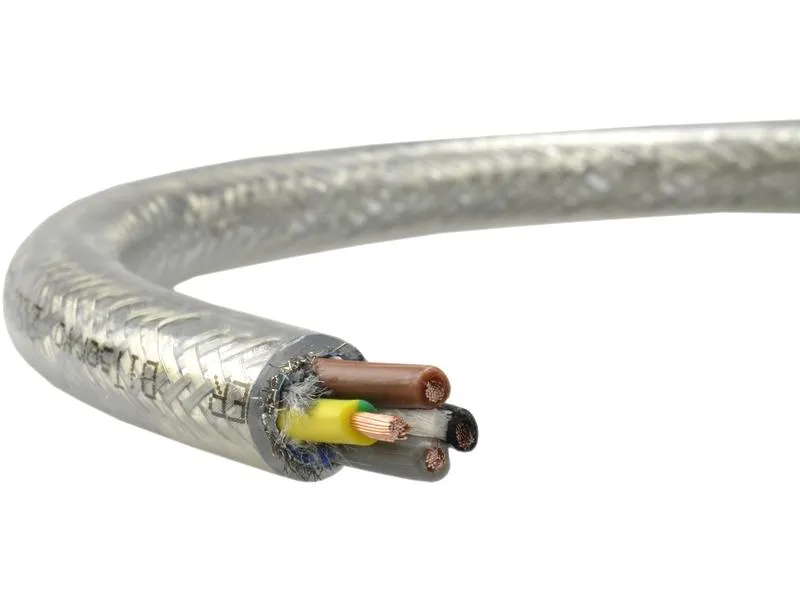

Bezpieczeństwo i normy w doborze przewodów do systemów fotowoltaicznych
W poniższej liście przedstawiamy szczegółowe etapy, które ułatwią dobór przewodów do systemów fotowoltaicznych, koncentrując się jednocześnie na aspektach bezpieczeństwa oraz normach prawnych. Każdy z punktów dostarcza kluczowych informacji, które są niezbędne do prawidłowego wyboru kabli, a tym samym zapewnienia efektywności oraz bezpieczeństwa całego systemu.
- Określenie typu obwodu: Na samym początku należy ustalić, czy planujemy pracować z obwodem DC (prąd stały), który łączy panele z falownikiem, czy też z obwodem AC (prąd zmienny), prowadzącym do rozdzielni. Oba obwody wymagają zastosowania różnych typów kabli. W przypadku obwodów DC wybieramy kable solarne, które są odporne na UV i zmienne warunki atmosferyczne, takie jak H1Z2Z2-K lub PV1-F. Natomiast dla obwodów AC należy zdecydować się na kable miedziane, na przykład YKY lub N2XH.
- Obliczenie długości przewodów oraz natężenia prądu: W drugim kroku potrzebujemy zmierzyć długość trasy kablowej oraz obliczyć natężenie prądu dla zainstalowanej mocy systemu. Na przykład w instalacji o mocy 5 kW typowe wartości wynoszą 800–1000 V, a prąd oscyluje w granicach 5–6 A. Warto również uwzględnić ewentualne straty energii w postaci spadku napięcia, co ma szczególne znaczenie przy dłuższych trasach kablowych.
- Wybór odpowiedniego przekroju kabla: Przy wyborze kabla warto obliczyć minimalny jego przekrój, aby uniknąć nadmiernego spadku napięcia. W obwodach DC spadek nie powinien przekraczać 1,5%, zaś w obwodach AC – 1%. Można skorzystać z wzoru ΔU = (2 × L × I × ρ) / S, gdzie L oznacza długość przewodu, I to natężenie prądu, ρ to oporność właściwa miedzi, a S to przekrój żyły. Na przykład, dla instalacji 5 kW z przewodami o długości do 15 m, wystarczy kabel solarny o przekroju 4 mm², natomiast przy długości do 18 m lepszym wyborem stanie się kabel o przekroju 6 mm².
- Zapewnienie odpowiednich norm oraz certyfikatów: Kiedy dobieramy przewody, koniecznie musimy upewnić się, że spełniają one normy PN-EN oraz posiadają certyfikaty, które dopuszczają je do pracy w instalacjach fotowoltaicznych. W tym celu zwracajmy uwagę na oznaczenia producenta, co zagwarantuje jakość i zgodność z wymogami bezpieczeństwa.
- Mechaniczne zabezpieczenie instalacji: Kiedy kable prowadzone są przez ściany, fundamenty czy inne miejsca narażone na uszkodzenia, konieczne staje się ich odpowiednie zabezpieczenie. Użyjmy rur ochronnych lub koryt, aby zapobiec uszkodzeniom mechanicznym oraz narażeniu przewodów na działanie czynników atmosferycznych. Dodatkowo, wszystkie końcówki przewodów należy zakończyć właśnie konektorami, na przykład MC4, aby zapewnić bezpieczne i stabilne połączenie w instalacji.

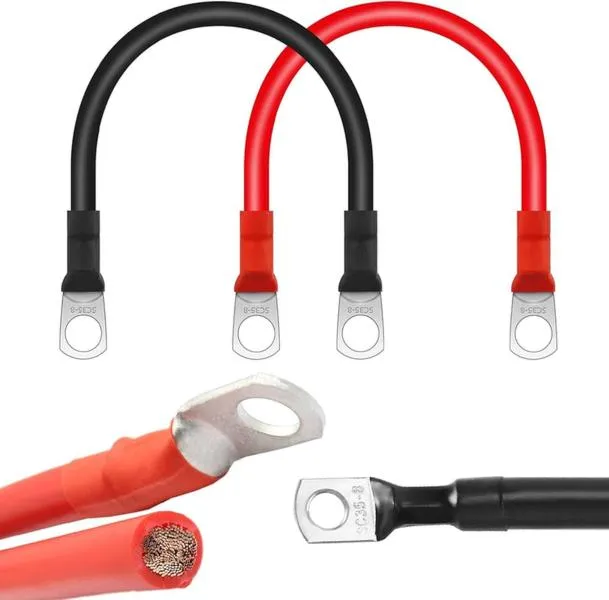

Najczęstsze błędy przy wyborze kabli do instalacji PV - jak ich uniknąć
Wybór odpowiednich kabli do instalacji fotowoltaicznych stanowi kluczowy krok w procesie realizacji projektu, dlatego inwestorzy powinni poświęcić mu szczególną uwagę. Zdarza się, że wiele osób popełnia błąd, decydując się na zbyt mały przekrój przewodów. Często podejmują decyzje "na oko", co w dłuższej perspektywie przekłada się na poważne usprawnienia, takie jak przegrzewanie się przewodów czy spadek efektywności całej instalacji. Na przykład w przypadku instalacji o mocy 6 kW, gdy odległość wynosi 25 m, przewód o przekroju 4 mm² może okazać się niewystarczający. Warto zatem rozważyć użycie przewodów 6 mm² lub nawet 10 mm², aby zagwarantować odpowiedni poziom bezpieczeństwa oraz efektywności.
Właściwy dobór kabli jest kluczowy dla maksymalizacji wydajności instalacji fotowoltaicznych.
Kolejnym istotnym błędem, na który warto zwrócić uwagę, jest ignorowanie długości trasy kablowej oraz spadku napięcia. Parametry te mają ogromny wpływ na funkcjonowanie całego systemu, zbyt duży spadek napięcia, przekraczający 1,5% dla obwodów DC, prowadzi do strat energii, a także obniża żywotność systemu. Jeśli cię to ciekawi, sprawdź, jak masa wpływa na obwody elektryczne. Gdy mamy do czynienia z instalacją z falownikiem 10 kW, gdzie prąd może sięgać kilkunastu amperów, zastosowanie niewłaściwych kabli skutkuje kosztownymi awariami, które wymagają naprawy lub wymiany komponentów.
Właściwy wybór kabli PV zapewnia długotrwałą efektywność
Stosowanie kabli domowych, które nie spełniają wymogów dla instalacji fotowoltaicznych, to kolejny powszechny błąd. Na przykład użycie przewodów YDY zamiast dedykowanych kabli solarnych H1Z2Z2-K, które charakteryzują się odpornością na promieniowanie UV oraz skrajne temperatury, znacznie podnosi ryzyko awarii. Dodatkowo, niewłaściwe zakończenie przewodów, brak odpowiednich konektorów MC4, a także układanie kabli luzem po dachu, to równie istotne problemy. Podrzucam odnośnik do wpisu, w którym była mowa o podobnym zagadnieniu. Staranny dobór oraz odpowiednie zabezpieczenie instalacji kablowej pozwalają zredukować wiele potencjalnych zagrożeń i zapewniają jej trwałość na długie lata.
Aby uniknąć tych błędów, warto już na etapie planowania skonsultować się z doświadczonym instalatorem. Taka współpraca pomoże przewidzieć przyszłe potrzeby oraz zaplanować odpowiednie zabezpieczenia. W inwestycjach fotowoltaicznych nie można iść na żadne oszczędności kosztem jakości. Należy pamiętać, że wysokiej jakości kable nie tylko zwiększają efektywność systemu, ale również pozwalają zaoszczędzić na przyszłych kosztach serwisowych.
Wybierając kable do instalacji PV, warto wiedzieć, że każdy 1 mm² przekroju przewodu może zwiększyć rezystancję o około 3% w odległości 100 m. To oznacza, że niewłaściwy dobór przewodów nie tylko obniża wydajność instalacji, ale również prowadzi do niepotrzebnych kosztów związanych z naprawą sprzętu w dłuższym okresie.
Jak odległość między panelami a falownikiem wpływa na wybór kabla
Wybór odpowiedniego kabla do instalacji fotowoltaicznej ma kluczowe znaczenie dla efektywności oraz bezpieczeństwa całego systemu. W tym kontekście warto zwrócić uwagę na kilka istotnych aspektów, zwłaszcza w odniesieniu do odległości między panelami a falownikiem.
- Odległość i spadek napięcia – Zwiększająca się odległość między panelami a falownikiem prowadzi do wyższego spadku napięcia w kablu. Dlatego dla obwodów DC (od paneli do falownika) zaleca się, aby maksymalny spadek napięcia nie przekraczał 1,5%. Zbyt duże straty wpływają negatywnie na wydajność systemu i mogą prowadzić do nadmiernego nagrzewania się kabli, co z kolei zwiększa ryzyko ich uszkodzenia. W celu obliczenia spadku napięcia można zastosować wzór: ΔU = (2 × L × I × ρ) / S, gdzie L oznacza długość przewodu, I stanowi natężenie prądu, ρ to oporność miedzi, a S to przekrój kabla.
- Przekrój kabla – Odpowiedni przekrój kabla zależy od maksymalnego prądu, który będzie przez niego przepływać oraz długości trasy. Dla standardowej instalacji o mocy 5 kW i długości przewodu do 15 m najlepszym wyborem będzie kabel solarny o przekroju 4 mm². Natomiast jeśli długość przewodu przekracza 15 m, warto rozważyć zastosowanie kabla o większym przekroju, takiego jak 6 mm², aby uniknąć zbyt dużych strat.
- Rodzaj kabla – W instalacjach fotowoltaicznych niezwykle istotne jest stosowanie kabli odpornych na działanie promieniowania UV, zmienne temperatury i wilgoci. Dla obwodów DC rekomendowane są przewody H1Z2Z2-K lub PV1-F, które gwarantują odpowiednią trwałość i bezpieczeństwo. Z kolei w przypadku obwodów AC (od falownika do rozdzielni) należy używać klasycznych kabli miedzianych, takich jak YKY lub N2XH, które są przystosowane do pracy w trudnych warunkach.
Źródła:
- https://emiter.net.pl/jaki-kabel-do-fotowoltaiki-wybrac-dobor-przekroju-do-mocy
FAQ - Najczęstsze pytania
1. Jakie czynniki należy wziąć pod uwagę przy doborze kabla do instalacji fotowoltaicznej?Przy doborze kabla do instalacji fotowoltaicznej należy uwzględnić moc instalacji, długość tras kablowych oraz natężenie prądu, a także odporność na warunki atmosferyczne i odpowiednią izolację, spełniającą określone normy.
2. Jakie kable są zalecane do obwodów DC w systemach fotowoltaicznych?Do obwodów DC, które łączą panele fotowoltaiczne z falownikiem, zaleca się stosowanie kabli solarnych, takich jak H1Z2Z2-K czy PV1-F, które charakteryzują się odpornością na promieniowanie UV i zmienne warunki atmosferyczne.
3. Jak obliczyć odpowiedni przekrój kabla dla instalacji fotowoltaicznej?Aby obliczyć odpowiedni przekrój kabla, należy uwzględnić spadek napięcia, który nie powinien przekraczać 1,5% dla obwodów DC oraz 1% dla obwodów AC. Można skorzystać ze wzoru ΔU = (2 × L × I × ρ) / S.
4. Jakie błędy najczęściej popełniają inwestorzy przy wyborze kabli do instalacji PV?Inwestorzy często popełniają błędy, takie jak dobór kabli "na oko", stosowanie przewodów bez certyfikacji oraz niewłaściwe zakończenie przewodów, co może prowadzić do obniżonej efektywności systemu oraz zagrożeń, takich jak pożar.
5. Dlaczego ważne jest zabezpieczenie kabli w instalacji fotowoltaicznej?Zabezpieczenie kabli w instalacji fotowoltaicznej jest istotne, aby chronić je przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych. Użycie rur ochronnych lub koryt zapobiega zniszczeniu izolacji i prowadzi do większej trwałości instalacji.
