Masa stanowi jeden z kluczowych elementów w obwodach elektronicznych. Niestety, wiele początkujących elektroników ją lekceważy. Uważam, że sama idea masy jest niezwykle prosta. To punkt odniesienia, który umożliwia pomiar napięcia w obwodzie. Kiedy wspominamy o napięciu w danym punkcie, mamy na myśli różnicę potencjałów między tym punktem a masą. Bez tego odniesienia określone napięcie staje się pojęciem niemierzalnym oraz trudnym do zrozumienia. Masa, często utożsamiana z ujemnym biegunem zasilania, stanowi punkt zerowy, wokół którego kręci się cały układ.
- Masa jest istotnym punktem odniesienia dla pomiarów napięcia w obwodach elektronicznych.
- Masa różni się od uziemienia, które pełni funkcję ochronną i odprowadza niebezpieczne napięcia do ziemi.
- W praktyce masa zazwyczaj łączy się z ujemnym biegunem zasilania.
- Masa może działać jako ekran przed zakłóceniami elektromagnetycznymi poprzez wykorzystanie dużych powierzchni miedzi.
- Warto zrozumieć oznaczenia masy na schematach, które zazwyczaj przyjmują formę poziomej kreski.
- Prawidłowe korzystanie z masy i uziemienia jest kluczowe dla bezpieczeństwa i stabilności układów elektronicznych.
- Zrozumienie funkcji masy i uziemienia ułatwia projektowanie i analizę obwodów.
Na szczególną uwagę zasługuje różnica między masą a uziemieniem. Wiele osób myli te pojęcia, jednak ich funkcje są zupełnie inne i często dotyczą bezpieczeństwa użytkowników. Masa funkcjonuje jako punkt odniesienia do pomiarów dla elementów elektronicznych, podczas gdy uziemienie ma zadanie odprowadzania niebezpiecznych napięć do ziemi. Dzięki temu chronimy się przed porażeniem prądem. W codziennym użytkowaniu urządzeń elektronicznych spotykamy gniazda z przewodem uziemiającym, co nie oznacza, że masa urządzenia łączy się z tym przewodem. Wręcz przeciwnie, w nowoczesnych układach często są to dwa osobne systemy, co warto mieć na uwadze.
Masa jako punkt odniesienia w obwodach elektronicznych
Masa w obwodzie ma także praktyczne implikacje. Spoglądając na płytkę drukowaną, dostrzegam, że pole masy może działać jako skuteczny ekran przed zakłóceniami elektromagnetycznymi. Dzięki dużym powierzchniom miedzi, które są podłączone do masy, udaje się zredukować wpływ zakłóceń z zewnątrz, co poprawia stabilność oraz działanie całego układu. Warto jednak pamiętać, że nie każde pole miedzi pełni funkcję masy. Czasami spełnia inną rolę, dlatego zawsze warto upewnić się przed dokonywaniem pomiarów czy modyfikacji.
Podczas pracy w elektronice, zrozumienie podstawowych zasad dotyczących masy i uziemienia może uratować nam życie. Wiedza ta wpływa na stabilność układów oraz bezpieczeństwo ich użytkowania.
Podczas pracy z obwodami, szczególnie tymi zasilanymi z sieci, nie można ignorować istotnych kwestii dotyczących połączeń masy i uziemienia. Właściwe zrozumienie tych różnic ułatwia praktyczne aspekty konstrukcji, a także zapewnia bezpieczeństwo użytkowania. Nie warto ryzykować! Na przykład, podczas badania napięcia stosuję czerwony przewód do punktu, w którym chcę zmierzyć napięcie, a czarny do masy. Ta prosta, ale kluczowa zasada powinna towarzyszyć każdemu elektronikowi. Przyglądając się różnym układom, pragnę, aby zrozumienie oraz szacunek dla masy jako elementu, który może wydawać się mało istotny, towarzyszyły mi w każdej chwili pracy z elektroniką.
Jak różnić się masa od uziemienia: istotne aspekty w projektowaniu układów elektronicznych
W projektowaniu układów elektronicznych terminologia często bywa myląca, szczególnie gdy omawiamy kwestie masy i uziemienia. Masa, nazywana również GND, stanowi punkt odniesienia do wszystkich pomiarów napięcia w obwodzie. Choć potocznie uznajemy, że masa ma potencjał zerowy, w rzeczywistości to pojęcie ma szersze znaczenie. Dzięki masie możemy swobodnie analizować różnice potencjałów pomiędzy różnymi punktami w obwodzie. Wyobraź sobie, że w układzie istnieją dwa różne punkty – masa działa jako neutralny punkt, co sprawia, że pomiar napięcia pomiędzy tymi punktami staje się łatwy i zrozumiały.

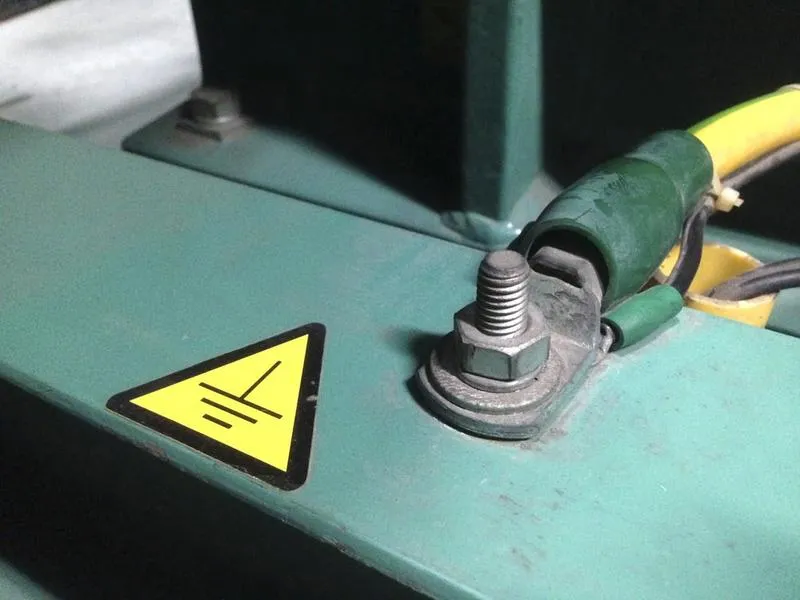

Uziemienie natomiast pełni inną funkcję. Jego podstawowym zadaniem jest zapewnienie ochrony przed porażeniem prądem oraz ekranowanie urządzeń przed zakłóceniami elektromagnetycznymi. W idealnych warunkach uziemienie powinno łączyć się z metalowymi elementami obudowy, podczas gdy masa powinna być związana z ujemnym biegunem zasilania. Ponieważ te dwa pojęcia często się mylą, warto zrozumieć, jak występują one w różnych schematach i obwodach. Ponadto, współczesne urządzenia rzadko łączą masę z uziemieniem, co również prowadzi do licznych nieporozumień.
Masa układowa nie zawsze jest tożsama z fizycznym uziemieniem
W praktyce masa elektroniki najczęściej odpowiada ujemnemu biegunowi zasilania, który zapewnia stabilność napięciową. To z kolei różni się od potencjału uziemienia, które powinno charakteryzować się mniejszymi uwarunkowaniami. W kontekście układów symetrycznych, w których możemy mieć do czynienia z różnymi napięciami w poszczególnych sekcjach obwodu, warto pamiętać, że odbiorniki nie zawsze muszą działać w bezpośrednim powiązaniu z ziemią. W związku z tym decyzje dotyczące konstrukcji oraz połączeń masy i uziemienia powinny być starannie przemyślane, aby zagwarantować nie tylko prawidłowe działanie układu, ale również bezpieczeństwo użytkowników.
Oto kilka kluczowych różnic między masą a uziemieniem:
- Masa jest punktem odniesienia dla pomiarów napięcia, podczas gdy uziemienie zapewnia bezpieczeństwo.
- Masa zazwyczaj łączy się z ujemnym biegunem zasilania, natomiast uziemienie z metalowymi elementami obudowy.
- Uziemienie chroni przed porażeniem prądem, co nie jest rolą masy.
W dzisiejszych czasach kluczowe jest zrozumienie różnic między masą a uziemieniem, aby projektować bezpieczne i funkcjonalne układy elektroniczne. Wiedza ta pozwala uniknąć błędów i usprawnia procesy inżynieryjne.
Podsumowując, aby uniknąć wątpliwości przy projektowaniu układów elektronicznych, warto zwrócić uwagę na różnice między masą a uziemieniem. Oba te pojęcia odgrywają kluczowe role, a ich zrozumienie oraz poprawne zastosowanie znacznie ułatwia zarówno konstrukcję, jak i analizę układów. Ponieważ technologia nieustannie się rozwija, zmieniając normy i konwencje, znajomość tych zasad staje się niezbędna, aby uniknąć problemów na etapie projektowania i użytkowania naszych elektronicznych dzieł.
| Aspekt | Masa | Uziemienie |
|---|---|---|
| Punkt odniesienia | Tak, dla pomiarów napięcia | Nie, zapewnia bezpieczeństwo |
| Połączenie | Z ujemnym biegunem zasilania | Z metalowymi elementami obudowy |
| Funkcja ochronna | Nie, nie chroni przed porażeniem prądem | Tak, chroni przed porażeniem prądem |
| Rola w układzie | Stabilność napięciowa | Ekranowanie przed zakłóceniami elektromagnetycznymi |
Czy wiesz, że w niektórych skomplikowanych układach elektronicznych masa może także pełnić rolę ekranowania przed zakłóceniami elektromagnetycznymi, podobnie jak uziemienie? W takich przypadkach odpowiednie projektowanie ścieżek masy może znacząco wpłynąć na wydajność całego układu.
Oznaczenia masy na schematach: jak zrozumieć i interpretować połączenia w obwodach
W świecie elektroniki oraz elektrotechniki oznaczenia masy na schematach mogą być nieco mylące, zwłaszcza że dopiero zaczynamy swoją przygodę w tej dziedzinie. Masa, znana też jako GND (ground), odnosi się do zerowego potencjału w układzie. Chociaż często mówi się, że masa to ujemny biegun zasilania, warto zauważyć, że ta koncepcja ma szersze znaczenie. W praktyce masa stanowi punkt odniesienia dla wszystkich pomiarów napięcia w obwodzie, dlatego dobrze jest zrozumieć, jak interpretować ją na schematach elektronicznych.
Podczas analizy schematów ideowych, oznaczenie masy zazwyczaj przyjmuje formę poziomej kreski, co upraszcza identyfikację tego miejsca. Elementy elektryczne, które łączą się z masą, powinny efektywnie dzielić ten sam potencjał, co w praktyce oznacza, że muszą być ze sobą fizycznie powiązane. Dodatkowo, zawsze warto zrozumieć różnicę między masą a uziemieniem. Masa często odpowiada za ujemny biegun zasilacza, z kolei uziemienie pełni rolę ochronną i łączy się z metalową obudową urządzenia. Takie różnice odgrywają kluczową rolę, szczególnie w kontekście bezpieczeństwa podczas pracy z urządzeniami elektrycznymi.
Oznaczenia masy i uziemienia są różne, a ich znaczenie jest istotne
Zarówno masa, jak i uziemienie mają swoje odrębne oznaczenia na schematach, co pozwala na łatwiejsze zrozumienie ich funkcji. Masa zazwyczaj reprezentowana jest przez poziomą kreskę, natomiast uziemienie często przyjmuje formę trzech kresków o różnych długościach. Ta różnorodność symboli nie jest przypadkowa, ponieważ każdy z nich niesie ze sobą szczegółowe informacje o połączeniach w obwodzie. Kluczową rolą masy w obwodach elektronicznych jest zapewnienie stabilności oraz właściwego odniesienia do pomiarów, które dokonujemy. Dlatego warto oswoić się z tymi oznaczeniami, szczególnie jeśli pragniesz zrozumieć działanie skomplikowanych układów elektronicznych.
Nie zapominaj, że umiejętność interpretacji oznaczeń masy i uziemienia na schematach znacząco ułatwia pracę nad projektami elektronicznymi. Wiedza o prawidłowych połączeniach nie tylko zwiększa efektywność pracy, ale także wpływa na bezpieczeństwo. Przygotowując dowolny projekt, zawsze upewnij się, jak prowadzone są połączenia masy oraz uziemienia, aby uniknąć nieprzewidzianych problemów. Bez wątpienia, gruntowne poznanie tych tematów przyniesie wiele korzyści, dlatego warto poświęcić na to czas i wysiłek!
Ciekawostką jest, że w niektórych kulturach symbol poziomej kreski, używany do oznaczenia masy, mógł być interpretowany jako "dobro", podczas gdy symbole uziemienia z trzema kreskami były traktowane jako reprezentacja "stabilności" i "ochrony", co dodatkowo podkreśla różnice w ich funkcjach w obwodach elektronicznych.
Praktyczne porady dotyczące pomiarów napięcia: jak prawidłowo korzystać z masy w układzie elektrycznym
W poniższej liście zamieszczam praktyczne porady dotyczące korzystania z masy w układzie elektrycznym podczas pomiarów napięcia. Aby ułatwić zrozumienie oraz prawidłowe stosowanie tej istotnej koncepcji w elektronice, każdy punkt dokładnie opisuję.
- Wybór punktu odniesienia jako masy: Przed przystąpieniem do pomiarów napięcia warto upewnić się, że odpowiedni punkt wybrano jako masę. Zazwyczaj będziesz korzystać z ujemnego bieguna zasilacza lub punktu wspólnego wszystkich elementów w układzie. Mierząc napięcie, podłącz czerwony przewód multimetru do punktu, który chcesz zmierzyć, a czarny przewód zawsze do masy. Dzięki takiemu ustawieniu uzyskasz dokładne pomiary, co pozwoli uniknąć nieporozumień.
- Rozróżnienie masy i uziemienia: Istotne jest, aby zrozumieć różnicę pomiędzy masą a uziemieniem. Masa zazwyczaj jest tożsama z ujemnym biegunem zasilacza, natomiast uziemienie dąży do zapewnienia bezpieczeństwa oraz ochrony przed porażeniem prądem. W nowoczesnych urządzeniach poziom masy może nie być fizycznie połączony z metalową obudową, dlatego podczas pomiarów zachowaj ostrożność. Używaj jednego przewodu do masy, a innego do uziemienia, co pomoże w zachowaniu bezpieczeństwa.
- Używanie pól masy na płytkach drukowanych: Wiele płytek drukowanych zawiera duże pole miedzi, które odgrywa rolę masy. Te pola, pokryte soldermaską, mogą skutecznie tłumić zakłócenia. Zanim przystąpisz do pomiarów w takich miejscach, upewnij się, że pole rzeczywiście jest podłączone do masy. Pamiętaj, że nie każde pole miedzi może spełniać tę rolę, dlatego zawsze zwracaj uwagę na oznaczenia na schematach, co pozwoli uniknąć nieprawidłowych pomiarów.
